A69Y主安全閥
A69Y主安全閥
用途及結構簡述
A69Y主安全閥適應于蒸汽壓力P＝10MPa,溫度為t=540℃的電站鍋爐上使用，防止鍋爐介質壓力超過允許值，以保證鍋爐安全運行。A69Y主安全閥的主要結構特點有1、閥門為雙排汽、兩端為法蘭連接結構。主要由閥體、連接管、緩沖容器、活塞室、閥瓣、閥桿等零件組成。2、當介質壓力升高至整定壓力時，沖量安全閥打開，介質從脈沖管進入安全閥的活塞室，推動活塞下降，使閥門自動打開，當沖量閥關閉時，閥瓣又自動關閉。3、密封面用鈷基硬質合金堆焊而成，閥瓣經熱處理，提高了硬度。

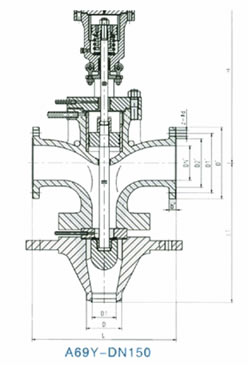

外形及連接尺寸
| 型號 Type |
公稱通徑DN Nominal diameter |
連 接 尺 寸Connecting dimensions | ||||||||||
| L | L1 | H | D | D1 | DN’ | D’ | D1’ | D2’ | b’ | Z-Фd | ||
| A69Y-P455.3V | 150 | 560 | 638 | 698 | 220 | 165 | 150 | 300 | 250 | 204 | 30 | 8-25 |
| A69Y-P466.7V | 150 | 560 | 638 | 698 | 220 | 165 | 150 | 300 | 250 | 204 | 30 | 8-25 |
| A69Y-P5410V | 150 | 560 | 638 | 698 | 220 | 165 | 150 | 300 | 250 | 204 | 30 | 8-25 |
| A69Y-P5410.5V | 150 | 560 | 638 | 698 | 220 | 165 | 150 | 300 | 250 | 204 | 30 | 8-25 |
安裝說明
1、A69Y主安全閥門必須垂直安裝在設備的最高位置。
2、A69Y主安全閥堅固在支座上，支座承受主安全閥排汽時產生的反作用力。
3、排汽管應用專門吊架，排汽管重量不得加在主安全閥上，A69Y主安全閥與排汽管之間的連接法蘭應消除任何的附應加。
4、 排汽管的最低點應考慮疏水，以免排汽時產生水擊。
訂購注意事項：
A69Y主安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐A69Y主安全閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
