GA49H脈沖式安全閥
GA49H脈沖式安全閥
用途及結構簡述
GA49H脈沖式安全閥主要應用于電站鍋爐、各種壓力容器、減溫減壓裝置等設備，防止設備壓力超過允許值時及時泄壓，保證設備的安全運行。脈沖式安全閥的主要結構特點有：1、通過杠桿和重錘來平衡閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。2、GA49H脈沖式安全閥密封材質使用鐵基鉻鎳不銹鋼堆焊而成，閥瓣經過熱處理，提高了耐磨性和抗沖蝕性。3、GA49H脈沖式安全閥閥門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。

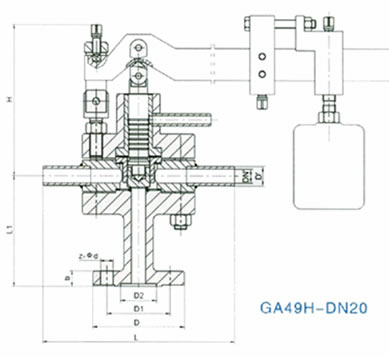

外形及連接尺寸
| 型號 Type |
公稱通徑DN Nominal diameter |
連 接 尺 寸 Connecting dimensions | |||||||||
| L | L1 | H | D | D1 | D2 | b | Z-d | DN | D’ | ||
| GA49H-PW466.7V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
| GA49H-PW5410V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
| GA49H-PW5410.5V | 20 | 280 | 170 | 225 | 130 | 90 | 35 | 28 | 4-23 | 20 | 28 |
安裝說明
1、GA49H脈沖式安全閥應與A69Y-Pw5410V型，DN150主安全閥等配套使用。
2、脈沖安全閥安裝時應嚴格垂直，杠桿應保持水平，應將管路沖洗干凈。
3、GA49H脈沖式安全閥引出管與主安全閥的入口管之間應保持一段較長的距離，電接點壓力表和主安全閥入口管之間的距離，不得小于5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈沖安全閥工作的正確性。
4、GA49H脈沖式安全閥與電磁鐵一起裝在一個專門的支架上，閥門上杠桿與電磁鐵連接要靈活，不得有卡澀現象。
訂購注意事項：
GA49H脈沖式安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐GA49H脈沖式安全閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
