JA22H靜重式安全閥
JA22H靜重式安全閥
主要性能規范
型號：JA22H-2.5G
工作溫度：≤200℃
適用介質：蒸汽和類似介質等。
靜重式安全閥當設備和管路內壓力超過允許值時,閥門自動開啟,繼而全量排放;當壓力降低到規定值時,閥門自動關閉,保證設備安全運行。

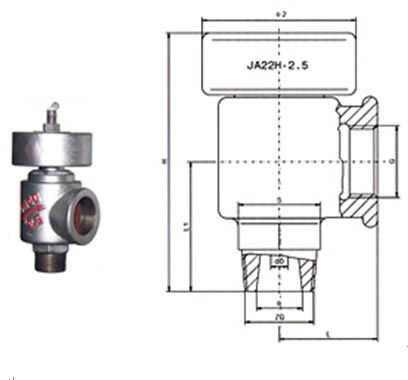

主要外形尺寸
| 公稱通徑DN（mm） | 尺寸 | 重量 | ||||||||
| do | ZG | G | S | Φ | Φ2 | L | L1 | H | ||
| 25 | 14 | 1″ | 11/4″ | 41 | 25 | 90 | 50 | 65 | 180 | 3.35 |
| 32 | 18 | 11/4″ | 11/2″ | 48 | 32 | 105 | 55 | 75 | 205 | 7.3 |
| 40 | 23 | 11/2″ | 2″ | 56 | 40 | 120 | 60 | 85 | 240 | 9.4 |
| 50 | 28 | 2″ | 21/2″ | 62 | 50 | 140 | 65 | 95 | 280 | 15 |
| 65 | 40 | 21/2″ | 3″ | 82 | 60 | 160 | 75 | 110 | 330 | 21 |
訂購注意事項：
JA22H靜重式安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐JA22H靜重式安全閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
