ZKM空氣煤氣安全閥
ZKM空氣煤氣安全閥
特點
空氣煤氣安全閥是一種重錘自力式切斷閥，它可以根據系統中空氣或煤氣壓力的降低，對煤氣管道實現快速切斷，防止回火，保證系統的安全。其結構簡單、操作方便、安全可靠。主要應用于石化、冶金、輕工等加熱燃?xì)夤艿乐小?br />
型 號 ZKM-10
規 格 DN100、150、200
主要技術參數
| 公稱通徑 mm | 100,150,200 | |
| 公稱壓力MPa | 1.0 | |
| 溫度范圍℃ | -20~+60 | |
| 工作壓力 Pa |
煤氣 | 1500±100 |
| 空氣 | 1200 ±100 | |
| 切斷壓力 Pa | 400~800 | |
| 法蘭尺寸 | 按JB78-59 | |
| 法蘭型式 | 法蘭密封面型式按 JB77-59光滑式 |
|
性能指標
| 密封性 | 氣 室 | 應能承受10KPa氣壓，不得有漏氣現象。 |
| 連接處 | ||
| 允許泄漏量 | 15個氣泡/min | |
主要零部件材料
| 零件名稱 | 材料 |
| 閥體 | QT400-18 |
| 上、下膜蓋 | HT200 |
| 滑閥 | H62 |
| 襯套 | H62 |

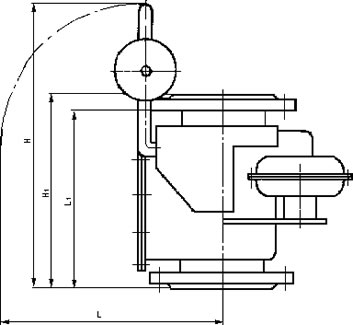

外形尺寸
| 公稱通徑 | L | L1 | H | H1 |
| 100 | 369 | 250 | 492 | 300 |
| 150 | 395 | 300 | 540 | 350 |
| 200 | 419 | 356 | 604 | 441 |
訂購注意事項：
ZKM空氣煤氣安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ZKM空氣煤氣安全閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
