A72W真空負壓安全閥
A72W真空負壓安全閥
用途
A72W-10P/R真空負壓安全閥適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，真空負壓安全閥自動開啟，吸入空氣；當容器內負壓達到允許值時，A72W-10P/R真空負壓安全閥自動關閉，從而保護設備及系統。這一產品一般安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，真空負壓安全閥將自動開啟保護設備不受損壞。
主要性能規范
| 工作溫度 Working temperature | ≤200℃ |
| 適用介質 Suitable medium | HFA72W-10P適用于硝酸類介質 Nitric acid etc.medium |
| HFA72W-10R適用于醋酸類介質 Acetic acid etc.medium |
主要零部件材料
| NO. | 零件名稱 Name of part | HFA72W-P 材料 Materials | HFA72W-R 材料 Materials |
| 1 | 閥體 Body | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 閥座 Nozzle | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 調節閥 Adjusting ring | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 閥蓋 Bonnet | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 閥桿 Stem | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 彈簧 Spring | 50CrVA | 50CrVA 包覆氟塑料 Coated Teflon |

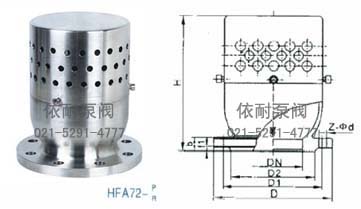

外形及連接尺寸
| 公稱通徑DN(mm) Nominal diameter |
尺寸Dimension(mm) | ||||||
| D | D1 | D2 | Z-Фd | b | f1 | H | |
| 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
| 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
| 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
| 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
| 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
| 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
| 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
| 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
| 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
| 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
| 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
| 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
訂購注意事項：
A72W真空負壓安全閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐A72W真空負壓安全閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
