2L蒸汽電磁閥
2L-200-25
2L-200-25J
2L蒸汽電磁閥 內部結構外形示意圖
產品規格
型號 2L
接管口徑 10 15 20 25 35 40 50
適用介質 蒸汽、水、空氣
動作方式 引導式（先導式）
型式 常閉式
流量孔徑mm 17 22 30 50
CV值 4.8 12 20 48
接管口徑G 3/8〞 1/2〞 3/4〞 1〞 11/4〞 11/2〞 2〞
使用流體粘度 20CST以下
使用壓力Kg/cm2 蒸汽、水、空氣：0.5∽15 蒸汽、水、空氣：1∽15
最大耐壓力Kg/cm2 20
工作溫度℃ -5∽180（US工作溫度-5∽200℃）
使用電壓范圍 ±10%
本體材質 黃銅和不銹鋼兩種，不銹鋼在型號后加“J”
油封材質 聚四氟乙烯 PTFE
外形尺寸L×H 82×146 82×146 82×146 91×162 112×185 112×185 165×225
訂貨代碼

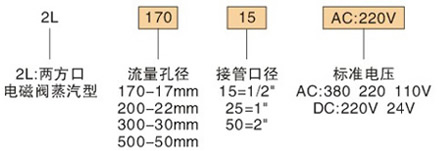

2L蒸汽電磁閥 訂貨代碼
備注：其它電壓請與工廠接洽。需要不銹鋼體，請?jiān)谟嗀洉r(shí)提出，型號后面加J，如：2L-170-20-J
流量曲線表
2L170-15 2L200-25 2L300-25 2L500-50 2L170-20 2L300-40 飽和水蒸氣

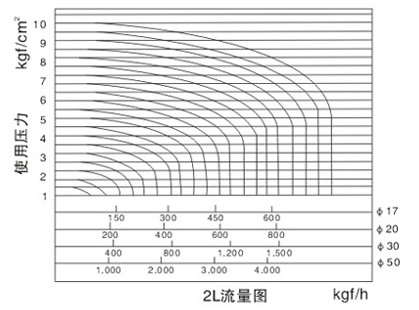

2L蒸汽電磁閥 流量曲線
訂購注意事項：
2L蒸汽電磁閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐2L蒸汽電磁閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
