ZCM零壓差煤氣閥
ZCM-50
產品用途
ZCM電磁閥適用于以煤氣等燃燒介質管路的二位式通路切換。進行溫度等自動和遠程控制。是適用于城市煤氣、液化石油氣，天然氣等多種煤氣為加熱燃燒介質管路做二位式通斷切換，進行溫度自動控制的執行機構。它廣泛應用于紡織業、印刷業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
如需特殊供貨請注意
1、 DN：32以下規格，也可提供法蘭式連接。在爆炸性場所使用，可配用隔爆頭子，防爆等級：dIIBT4
2、 防爆合格證書：GYB01272
結構特點
1、 直動式開閥結構，沒有壓差限制，低壓力，零壓力均能正常開閉，無壓力損失，低壓流量大。
2、 采用優質高性能的 閥體密封材料，無泄露。是可燃?xì)庖后w的理想執行器。
3、 形式：常閉式。
ZCM-50外形尺寸、內部結構圖
大口徑ZCM零壓差煤氣閥
技術參數
公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
公稱壓力(MPa) 1.0
工作壓差 0-0.4Mpa
工作介質 煤氣、液化石油氣、甲烷、瓦斯、天然氣、常溫液體、氣體
介質溫度 -20~80℃
額定電壓V AC：380、220、36 DC：220、110、24、12
工作電流
(A) 直流 0.13 0.17 0.41 0.71 1.1
交流 0.13 0.17 0.41 0.71 1.1
功率
(VA) 直流 26 33 80 140 220
交流 26 33 80 140 220
功率 ≤22W
安裝方式 垂直安裝
防爆標志 E×dIIBT4

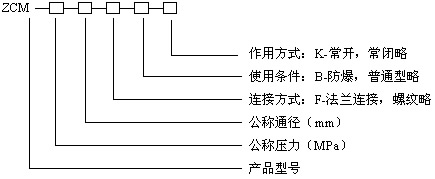

型號編制說明
產品規格
| 公稱通徑 DN |
內螺紋連接 | 法蘭連接 | |||||||||
| 內螺紋 | 外形尺寸 | 外形尺寸 | 法蘭尺寸 | ||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
| 15 | 153 | 92 | 1/2 | 210 | 130 | 95 | 65 | 46 | 14 | 2 | 4 -Φ14 |
| 20 | 153 | 92 | 3/4 | 210 | 150 | 105 | 75 | 56 | 16 | 2 | 4 -Φ14 |
| 25 | 153 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4 -Φ14 |
| 32 | 176 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4 -Φ18 |
| 40 | 176 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4 -Φ18 |
| 50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4 -Φ18 |
| 65 | 390 | 290 | 185 | 145 | 118 | 20 | 3 | 4 Φ18 | |||
| 80 | 401 | 310 | 200 | 160 | 132 | 22 | 3 | 8 -Φ18 | |||
| 100 | 408 | 350 | 220 | 180 | 156 | 24 | 3 | 8 -Φ18 | |||
| 125 | 424 | 400 | 250 | 210 | 184 | 26 | 3 | 8 -Φ18 | |||
| 150 | 515 | 480 | 285 | 240 | 211 | 26 | 3 | 8 -Φ22 | |||
| 200 | 540 | 600 | 340 | 295 | 266 | 26 | 3 | 8-Φ22 | |||
| 250 | 573 | 730 | 395 | 350 | 319 | 28 | 3 | 12-Φ22 | |||
| 300 | 608 | 850 | 445 | 400 | 370 | 28 | 4 | 12-Φ22 | |||
| 350 | 700 | 980 | 505 | 460 | 429 | 30 | 4 | 16-Φ22 | |||
訂購注意事項：
ZCM零壓差煤氣閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐ZCM零壓差煤氣閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
