RSPS零壓差蒸汽閥
RSPS-20
結構
1、 集直動式開閥和先導式開閥兩位一體的分步直動式結構，無壓力亦能打開主閥，低壓差流量大，適用面廣。
2、 閥內一切密封材料均采用耐高溫的鐵氟龍PTFE，耐高溫及耐磨性能極好，使用壽命長。

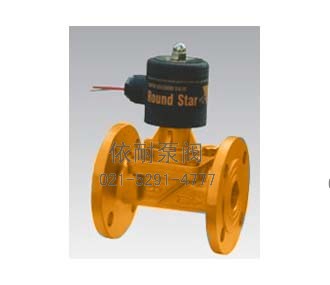

RSPS-25F

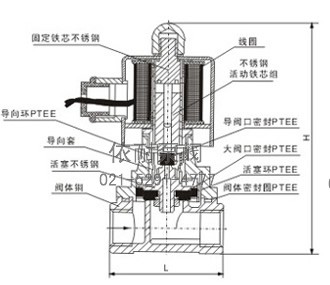

RRSPS零壓差蒸汽閥 結構圖
主要技術參數
公稱通徑 15、20、25、32、40、50mm
工作壓力 16Kgf/cm2
工作壓差 0∽16 Kgf/cm2
最大耐壓力 20Kgf/cm2
流體溫度 -5∽200℃
適用介質 蒸汽、液體、空氣、氣體、油<20CST
動作方式 分步直動式
型式 常閉式、活賽密封式
額定電壓 AC:380、220、36 DC:220、110、36、24
產品用途
通用類電磁閥，適用于多種介質管路的自動控制，尤其適用于無壓差或低壓力系統，如蒸汽進入密封管路，壓差小，或壓差大小變化大，該閥均能適應。亦可用于高位自流水槽，風機、水廠虹吸真空系統等
產品規格
| 型號 | 連接方式 | 連接尺寸 | L | H | KV值 | 閥體材料 |
| RSPS-15 | 內螺紋 | PT1/2〞 | 68 | 133 | 2.8 | 黃銅 不銹鋼 兩種 |
| RSPS-20 | 內螺紋 | PT3/4〞 | 80 | 149 | 5 | |
| RSPS-25 | 內螺紋 | PT1〞 | 92 | 160 | 8.5 | |
| RSPS-32 | 內螺紋 | PT11/4〞 | 96 | 182 | 12 | |
| RSPS-40 | 內螺紋 | PT11/2〞 | 118 | 191 | 18 | |
| RSPS-50 | 內螺紋 | PT2〞 | 147 | 210 | 30 | |
| RSPS-15F | 法蘭 | 4-Ф13.5孔距Ф65 | 90 | 155 | 2.8 | 黃銅 不銹鋼 兩種 連體法蘭 |
| RSPS-20F | 法蘭 | 4-Ф13.5孔距Ф75 | 112 | 165 | 5 | |
| RSPS-25F | 法蘭 | 4-Ф13.5孔距Ф85 | 124 | 195 | 8.5 | |
| RSPS-32F | 法蘭 | 4-Ф17.5孔距Ф100 | 135 | 222 | 12 | |
| RSPS-40F | 法蘭 | 4-Ф17.5孔距Ф110 | 155 | 235 | 18 | |
| RSPS-50F | 法蘭 | 4-Ф17.5孔距Ф125 | 190 | 250 | 30 |
注：需塑封線圈，可在訂貨時提出，型號后加“N”，介質溫度≤180℃。

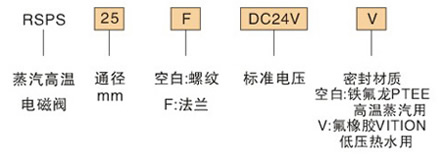

訂貨代碼
訂購注意事項：
RSPS零壓差蒸汽閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐RSPS零壓差蒸汽閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
