RSV氣液電磁閥
RSV-130-15
舉例
欲訂購流量孔徑為25mm，接管口徑為PT3/4，標準電壓為AC110V的二口二位置動型RSV系列電磁閥。其正確的訂購碼為：RSV250-20-AC110V。欲訂購流量孔徑為13mm，接管口徑為PT3/8，標準電壓為DC24V的二口二位直動型RSV系列電磁閥。其正確的訂購碼為：RSV130-10-DC24V。 適用介質：水、氣、油
主要結構

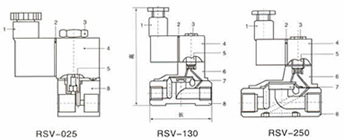

RSV氣液電磁閥 結構圖
| 序號 | 名稱 | 序號 | 名稱 |
| 1 | 端子 | 2 | 端子墊片 |
| 3 | 螺母 | 4 | 線圈組合 |
| 5 | 可動鐵組合 | 6 | 本體蓋板 |
| 7 | 膜片組合 | 8 | 本體 |
主要零件材質及訂購碼
RSV-025-08
| 項目 | 零件碼 | RSV025 | RSV130 | RSV250 | |
| 本體 | b | 黃銅 | |||
| 本體蓋板 | bc | - | 黃銅 | ||
| 端子 | C | PM | |||
| 端子墊片 | cg | NBR | |||
| 可動鐵組 | aa | 純鐵(附銅管) | |||
| 膜片 | d | NBR | |||
| 螺帽 | n | 銅(鍍鋅處理) | |||
| 線圈 | co | 銅線外包塑膠 | |||
訂貨代碼
主要規(guī)格參數
| 型號 | RSV025-06 | RSV025-08 | RSV130-10 | RSV130-15 | RSV250-20 | RSV250-25 |
| 工作介質 | 空氣、水、油 | |||||
| 動作方式 | 直動式 | 先導式 | ||||
| 型式 | 常閉式 | |||||
| 流量孔徑mm | 2.5 | 13 | 25 | |||
| CV值 | 0.23 | 6.2 | 23 | |||
| 接管口徑 | PT1/8 | PT1/4 | PT3/8 | PT1/2 | PT3/4 | PT1 |
| 使用流體粘滯度 | 20CST以下 | |||||
| 使用壓力Kgf/cm2 | 空氣、水、油；0.5∽8 | |||||
| 最大耐壓力Kgf/cm2 | 16 | 10 | ||||
| 工作溫度℃ | -10∽80 | |||||
| 使用電壓范圍 | -15%∽+10% | |||||
| 保護等級 | IP65 | |||||
| 耗電量 | AC380V:5.0VA AC220V:4.5VA AC110V:4.5VA AC24V:5.0VA DC12V:6.0W DC24V:6.0W | |||||
| 絕緣性 | F級 | |||||
| 本體材質 | 銅（鍍鎳處理） | 黃銅 | ||||
| 油封材質 | VITON | NBR | ||||
| 最短勵磁時間sec | 0.005 | |||||
| 外形尺寸：長×高 | 30×76 | 72×103 | 102×120 | |||
訂購注意事項：
RSV氣液電磁閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐RSV氣液電磁閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
