UD-C/V2A/RSSM微型電磁閥
UD-C型微型電磁閥
UD-C-10

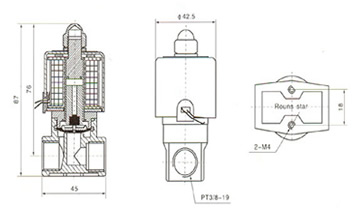

UD-C 外形尺寸圖
主要技術參數
型號 UD-C-10
使用介質 熱水、氣、空氣、水、溫水、油
流體溫度 -5℃～100℃
動作方式 先導式 、直動式
型式 常閉式
工作壓力 0～10kg/cm2
流量孔徑 10mm
連接方式 PT3/8
閥體材質 熱鍛黃銅
油封材質 丁腈橡膠、NBR 、VITON
CV值 4•B
額定電壓 AC：220V 110V 50/60Hz DC:220V 24V 12V
線圈功率 AC220V：11VA DC24V：9.5W
電壓波動范圍 ±10%
V2A型微型電磁閥
V2A
V2A內部結構 外形尺寸圖
主要技術參數
使用流體 空氣、水、瓦斯、溫水、低真空
反應時間 2-6毫秒
流體溫度 -5℃～100℃
環境溫度 -10℃～40℃
動作方式 直動式
型式 常閉式
額定電壓V AC 220、110 50/60Hz
DC 220、24、12
電壓波動范圍 ±10%
連續使用 100%
保護等級 IP65
功率 AC 220V：8VA DC 24V：6.5W
耐熱等級 GLASS B 130℃
油封材質 NBR或VITON
閥體材質 PP+FIBER GLASS
磁頭、動鐵芯 IJ117
分磁環 紫銅
主要規格
| 型號 | 連接尺寸 | 流量孔徑 | CV | 使用壓力（Mpa） | ||
| V2A | 1/4＂NPT | 3.0mm | 0.23 | 最小 | 最大-AC | 最大-DC |
| 0 | 1.0 | 1.0 | ||||
RSSM型 微型電磁閥
RSSM-3

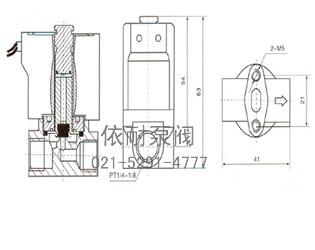

RSSM 外形尺寸圖
選用規格
| 型號 | 通徑 | 螺紋連接 | CV值 | 線圈功率 |
| RSSM-2 | 2mm | G1/8〃 | 0.2 | AC 220V:8VA DC 24V:6.5W |
| RSSM-3 | 3mm | G1/4〞 | 0.4 | |
| RSSM-4 | 4mm | G1/4〞 | 0.6 |
RSSM型微型電磁閥流量圖

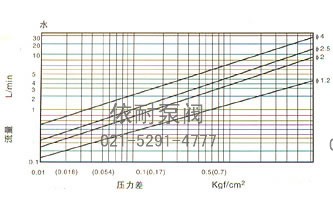

RSSM型微型電磁閥 流量圖

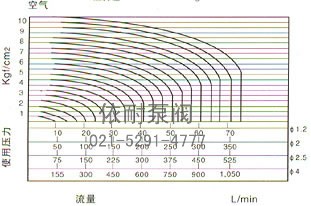

RSSM型微型電磁閥 使用壓力圖
注：常開閥高度H增加20mm。
訂購注意事項：
UD-C/V2A/RSSM微型電磁閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐UD-C/V2A/RSSM微型電磁閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
