CV3000智能電動調節閥

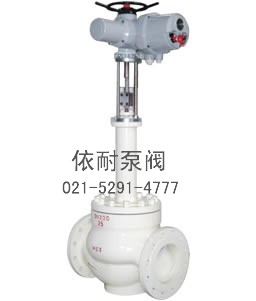

型號：CV3000 智能調節控制閥
特點及功能
配AUTORK IK/IKT系列智能型電動執行器-電動CV3000調節控制閥
AUTORK IK/IKT系列智能型電動執行器，系中德合資，在ROTORK二代產品基礎上做了重大改進：主要是控制部分集成度大大提高，性能相對更加穩定可靠，產品 采用嚴格意義上的智能型非侵入式設計，整機防護等級全部達到最高標準IP68。同時有效降低了成本，在充分滿足用戶技術需要和交貨期需要以及售后服務需要 的前提下帶給客戶的是非常可觀的成本及綜合效益。
主要功能及特點：
1． 大屏幕高清晰LCD數字液晶顯示及就地磁感應開關控制；
2． SOC單芯片集成控制技術及ESD功能（即“緊急停車”功能）；
3． 自動相位保護和修正功能；超強檢錯報警功能；
4． 紅外線遙感技術，非接觸式閥位測量和力矩測量技術；
5． 電機過熱保護等安全保護功能等。
IKMD系列性能參數
| 執行器型號 | IKMD10 | IKMD18 | IKMD20 | ||||||
| 法蘭型號 | F10 | F10 | F14 | ||||||
| 螺桿直徑/螺距 | 25/3 | 25/3 | |||||||
| 最大線性行程 | 115 | ||||||||
| 執行器轉速 (rpm) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
| 18 | 0.9 | 8.1 | 16.1 | 0.9 | 15.9 | 28.59 | 2.1 | 24.26 | 36.4 |
| 24 | 1.2 | 8.1 | 16.1 | 1.2 | 15.9 | 25.42 | 2.8 | 24.26 | 36.4 |
| 36 | 1.8 | 7.9 | 15 | 1.8 | 14.3 | 25.42 | 4.2 | 20.22 | 24.3 |
| 48 | 2.4 | 7.7 | 14.7 | 2.4 | 12.7 | 22.26 | 5.6 | 16.17 | 20.2 |
| 72 | -- | -- | -- | -- | -- | -- | 8.4 | 14.15 | 16.1 |
| 執行器型號 | IKMD20 | IKMD25 | |||||||
| 法蘭型號 | F14 | F14 | |||||||
| 螺桿直徑/螺距 | 38/15 | 33/7 | 38/15 | ||||||
| 最大線性行程 | 115 | ||||||||
| 執行器轉速 (rpm) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
線性速度 (mm/sec) |
調節推力 (kN) |
額定閥座 推力(kN) |
| 18 | 5.4 | 16.7 | 25.1 | 2.5 | 45.5 | 60.7 | 5.4 | 31.3 | 41.7 |
| 24 | 7.2 | 16.7 | 25.1 | 3.4 | 45.5 | 60.7 | 7.3 | 31.3 | 41.7 |
| 36 | 10.8 | 13.9 | 16.7 | 5.0 | 38.4 | 48.5 | 10.8 | 26.4 | 33.3 |
| 48 | 14.4 | 11.1 | 13.9 | 6.8 | 30.3 | 40.4 | 14.4 | 20.85 | 27.8 |
| 72 | 21.6 | 8.9 | 11.1 | 10.1 | 30.3 | 40.4 | 21.6 | 20.85 | 27.8 |
