電動二通閥
型號： 電動二通閥
電動二通閥 外形尺寸圖
概述
本電動閥是專供中央空調風機盤管的配套產品，由驅動器與閥體兩部分組成，驅動器由一個同步電機驅動，具備彈簧復位及手動開閥杠桿操縱功能。閥體部分采用活塞式結構。電動閥可與溫控器配套使用，由溫控器控制電動閥電機，使閥門開或關，實現管道冷水或熱水的通或斷，再通過風機盤管送風，以實現溫度的自動調節。
應用范圍及產品特點
1.用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。
2.驅動器由單項磁滯同步馬達驅動，閥門彈簧復位，閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作。
3..開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣，當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流，通過閥門關閉和開啟，使室溫始終保持在溫控設定的溫度范圍內。
4..ZYFT系列電動閥的驅動器與閥門采用螺紋連接方式，可在閥門安裝之后，再安裝驅動器。現場裝配，接線靈活、方便。驅動器之平面設計可以貼近墻面安裝，占用空間小，產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫高濕環境可靠工作。
主要技術參數
| 產品介紹 | SFD系列電動閥 | SFD1系列電動閥 |
| 材料 | 黃銅閥體,不銹鋼基座,鋁罩殼 | 黃銅閥體,閥蕊,密封蝶,不銹鋼閥桿,彈簧 |
| 可承壓力(MPa) | 2.5MPa | |
| 閥體連接 | 標準圓柱管螺紋 | |
| 適用介質 | 冷凍水,熱水或低壓蒸氣 | |
| 適用液體溫度 | 2℃-105℃ | |
| 環境溫度及濕度 | 0℃-50℃不凝露 | |
| 水流控制方式 | 開關 | |
| 驅動電源 | AC220V(+10.15),50Hz功耗≤5W | |
| 電機類別 | 磁滯同步電機,轉速500r/min | |
| 全行程時間 | 開6秒,關4秒 | 開8秒,關5秒 |
驅動器規格型號和技術參數
| 產品型號 | 額定電壓 | 功率 | 驅動方式 | 與SRV2000閥門配合動作時間 | 凈重 |
| SRA2100-220 | AC220V±10 | 7W | 電向電機驅動 閥門彈簧復位 |
全開時間:通電后約10秒 關閉時間:斷電后約5秒 |
0.3Kg |
| SRA2100-110 | AC110V±10 | ||||
| SRA2100-24 | AC24V±10 |
銅閥規格型號和技術參數
| 產品型號 | 閥門 形式 |
連接 螺紋 |
流量系數 (KV) |
關閉壓差 (MPa) |
工作 介質 |
流體 溫度 |
環境 溫度 |
儲存 溫度 |
承壓 (MPa) |
| SRV2200-15 | 常閉二通閥 | G1/2 | 1.5 | 0.25 | 冷凍/ 熱水 |
2～94℃ | 0～60℃ 最大相對 濕度為 不凝露 |
-20～65℃ 最大相對 濕度為 不凝露 |
2.5 |
| SRV2300-15 | 分流三通閥 | G1/2 | 1.5 | 0.25 | |||||
| SRV2200-20 | 常閉二通閥 | G3/4 | 2.5 | 0.10 | |||||
| SRV2300-20 | 分流三通閥 | G3/4 | 2.5 | 0.10 | |||||
| SRV2200-25 | 常閉二通閥 | G1 | 4.8 | 0.06 | |||||
| SRV2300-25 | 分流三通閥 | G1 | 4.8 | 0.06 |
安裝尺寸
| 型 號 | 尺 寸 | 重量(Kg) | |
| A | B | ||
| SRV2200-15 | 55 | 113 | 0.60 |
| SRV2300-15 | 55 | 128 | 0.60 |
| SRV2200-20 | 66 | 124 | 0.65 |
| SRV2300-20 | 66 | 137 | 0.65 |
| SRV2200-25 | 90 | 129 | 0.70 |
| SRV2300-25 | 90 | 145 | 0.70 |
安裝示意圖
常閉二通閥和分流三通閥的安裝如圖3、4及5所示。對于高層建筑物，應在 底層支管上采用減壓閥。安裝閥體時，應注意閥體的箭頭指向。若帶有輔 助開關，其接線如圖6所示。
圖三 二通閥
圖四 三通閥
圖五 帶箱式轉換開關的三通閥

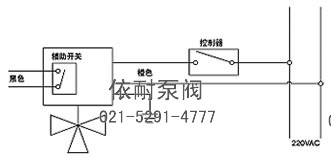

圖六 輔助開關接線圖
