G941W/J/Fs襯膠、襯氟電動隔膜閥
型號：G941W/J/Fs-10 襯膠、襯氟電動隔膜閥

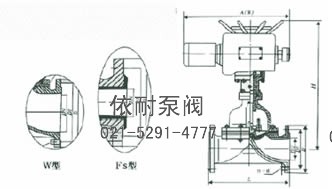

G941W/J/Fs-10型 襯膠、襯氟電動隔膜閥 外形尺寸圖
性能規(guī)范
| 工作溫度 | 適用介質 |
| ≤85℃ | J:一般腐蝕性介質 |
注：此為本廠基型產(chǎn)品適用溫度，如有不同要求請參閱前頁說明進行選擇。
主要零件材料
| 名稱 | 材料 |
| 閥體 | 鑄鐵、不銹鋼、灰鑄鐵/襯膠、氟塑料 |
| 閥蓋 | 鑄鐵 |
| 閥瓣 | 鑄鐵 |
| 電動頭 | 組合件 |
| 隔膜 | 天然膠、丁基膠、氟塑料/橡膠 |
| 閥桿 | 碳鋼 |
外形尺寸、連接尺寸及質量
| 型 號 | 公稱通徑 DN(mm) | 尺 寸 (mm) | （參考值） 氣動裝置 | 質量 （?K） | |||||||
| L | D1 | D | n-d | H | 型 號 | 輸出力矩 N-m | 起閉時間 （S） | ||||
| J型 | W型 | ||||||||||
| EG941 W/J/FS -16 | 20 | 121 | 117 | 75 | 105 | 4-13.5 | - | - | - | - | - |
| 25 | 131 | 124 | 85 | 115 | 4-13.5 | 445 | Z5-18/16 | 50 | 17 | 40 | |
| 32 | 150 | 146 | 100 | 140 | 4-17.5 | 457 | Z5-18/16 | 50 | 20 | 41 | |
| 40 | 163 | 159 | 110 | 150 | 4-17.5 | 466 | Z5-18/16 | 50 | 14 | 44 | |
| 50 | 194 | 190 | 125 | 165 | 4-17.5 | 480 | Z10-18/16 | 50 | 20 | 50 | |
| EG941 W/J/FS -10 | 65 | 220 | 216 | 145 | 185 | 4-17.5 | 517 | Z10-18/16 | 150 | 28 | 60 |
| 80 | 258 | 254 | 160 | 200 | 8-17.5 | 539 | Z10-36/25 | 100 | 16 | 70 | |
| 100 | 309 | 305 | 180 | 220 | 8-17.5 | 576 | Z10-36/25 | 100 | 17 | 77 | |
| 125 | 362 | 356 | 210 | 250 | 8-17.5 | 634 | Z15-18/25 | 150 | 32 | 92 | |
| 150 | 412 | 406 | 240 | 285 | 8-22 | 660 | Z15-18/25 | 200 | 53 | 120 | |
| EG941W/J/FS-6 | 200 | 527 | 521 | 295 | 340 | 12-22 | 860 | Z20-36/25 | 300 | 33 | 180 |
| G941 W/J/FS -6、10 | 15 | 125 | - | 65 | 95 | 4-12 | - | - | - | - | - |
| 20 | 135 | - | 75 | 105 | 4-12 | - | - | - | - | - | |
| 25 | 145 | - | 85 | 115 | 4-14 | 445 | Z5-18/16 | 50 | 17 | 40 | |
| 32 | 160 | - | 100 | 135 | 4-18 | 457 | Z5-18/16 | 50 | 20 | 42 | |
| 40 | 180 | - | 110 | 145 | 4-18 | 466 | Z5-18/16 | 50 | 14 | 45 | |
| 50 | 210 | - | 125 | 160 | 4-18 | 480 | Z10-18/16 | 50 | 20 | 50 | |
| 65 | 250 | - | 145 | 180 | 4-18 | 517 | Z10-18/16 | 150 | 28 | 60 | |
| 80 | 300 | - | 160 | 195 | 4-18 | 539 | Z10-36/25 | 100 | 16 | 70 | |
| 100 | 350 | - | 180 | 215 | 8-18 | 576 | Z10-36/25 | 100 | 17 | 80 | |
| 125 | 400 | - | 210 | 245 | 8-18 | 634 | Z15-18/25 | 150 | 32 | 104 | |
| 150 | 460 | - | 240 | 280 | 8-23 | 660 | Z15-18/25 | 150 | 53 | 125 | |
| G941 W/J/FS -4 | 200 | 570 | - | 295 | 335 | 8-23 | 860 | Z15-18/25 | 200 | 53 | 180 |
| 250 | 680 | - | 350 | 390 | 12-23 | 980 | Z15-18/25 | 200 | 53 | 280 | |
| 300 | 790 | - | 400 | 440 | 12-23 | 1003 | ZD30-36a | 300 | 45 | 434 | |
| 350 | 900 | - | 460 | 500 | 16-23 | 1030 | ZD30-36a | 300 | 45 | - | |
| 400 | 1000 | - | 505 | 565 | 16-23 | - | - | - | - | - | |
1、結構長度按：GB12221或BS5156 2、法蘭連接尺寸按：GB4216.4或BS4504 3、試驗與檢驗按：GB/T13927或BS5156
