LDSL刷式電動過濾器
型號：LDSL 刷式電動過濾器
性能特點
單臺流量:300~2800m3/h
最小工作壓力：0.1MPa
最大工作壓力：1.6MPa、2.5MPa、4.0MPa
最高工作溫度：70℃
過濾精度：20-3500微米
控制方式：壓差、時間及手動
清洗時間：60秒
清洗機構轉速：14pm
清洗壓損：0.01MPa
控制電壓：交流220V
額定操作電壓：三相，220V，380V，50HZ
結構原理
LDS系列刷式電動過濾器是一種全自動自清洗過濾器，在過濾器濾網內安裝一套刷子，刷子由電機帶動旋轉，在過濾器端蓋上安裝一個電磁排污閥。清洗時，來自壓差開關的信號傳給控制盤，控制盤打開排污閥同時啟動電機，帶動刷子旋轉刷掉污物雜質,在水力的作用下,通過排污閥排出過濾器。清洗無需斷流。
過濾清洗
水流從過濾器進口流入，經過濾網后從出口流出，當水流中的雜質顆粒不斷地在濾網的內表面堆積，使得過濾器的上下游壓差增大，當過濾器上下游（進出口）壓差達到預定值時(0.05MPa)，壓差開關便傳遞信號給控制盤，控制盤啟動電機帶動刷子旋轉刷掉濾網上的污物雜質。同時打開排污閥，污物從排污閥排走。
控制系統
采用PLC或單片機自動控制。可根據壓差或定時控制反沖洗，并可手動清洗和選擇設計為連續清洗，發生故障時有警示信號或相應之動作。

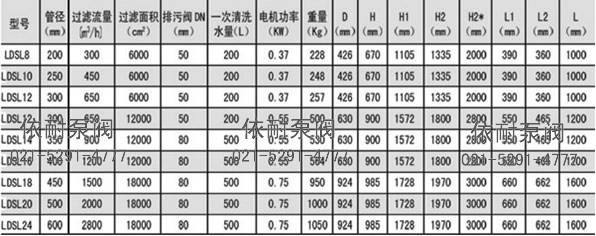

型號參數

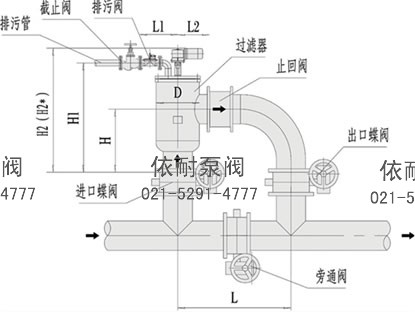

安裝示意圖
LDSL刷式電動過濾器安裝示意圖
