Q947H型固定電動球閥

型號：Q947H  固定電動球閥 圖1

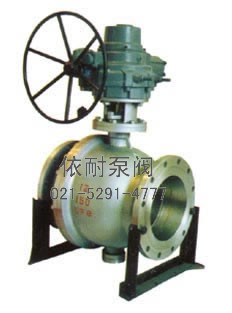

型號：Q947H  固定電動球閥 圖2

概述

Q947 型固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介 質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的 轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向 都能密封，因而安裝沒有流向限制。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。
全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

應用范圍

操作的可靠性
大口徑球閥的相對連動部（閥座和閥桿軸承）由于采用了摩擦系數小的特氟龍，因而操作扭距小，此外，由于密封潤滑脂的長期潤滑，使得操作更加靈活。

閥座結構
閥座的結構有兩種：單密封和雙密封結構，一般具有自泄壓機能的是單密封，雙密封則由閥體上附加的安全泄壓。

閥桿加長
閥桿加長適于埋地及低溫用，加長尺寸根據需要確定，操作方式有手動、氣動、電動、氣液連動等。

對外力的安全性
閥體的壁厚根據高壓容器的安全法規進行設計，對承受外力抗彎曲等符合API6D規定，強度足夠。

閥桿壓蓋部密封
填料壓蓋部密封如圖所示采用了四個O型圈和密封注脂裝置。

示意圖

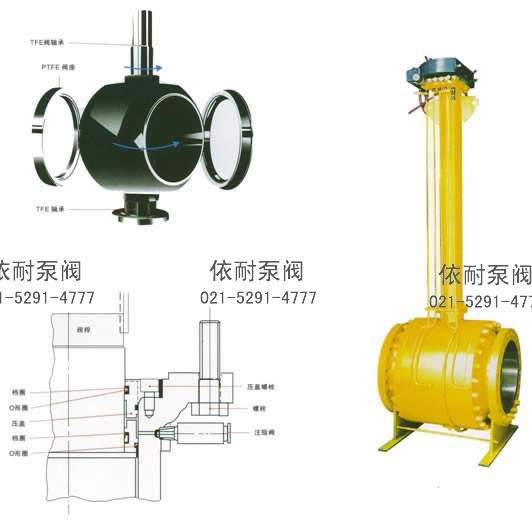

Q947H型固定電動球閥 示意圖

主要零件材料

Q947H型固定電動球閥 結構圖
