Z941T/W/H明桿楔式單閘板電動閘閥

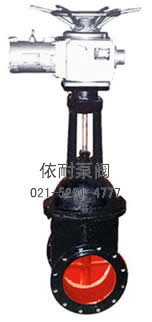

型號：Z941T/W/H-10 明桿楔式單閘板電動閘閥

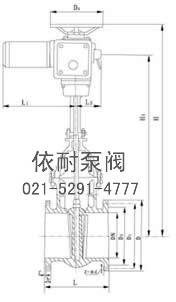

Z941T/W/H-10型明桿楔式單閘板電動閘閥 外形尺寸圖
用途
Z941T/W/H-10型明桿楔式單閘板電動閘閥廣泛用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。
主要零件材料
| 零件名稱 | 材 料 | ||
| Z941T-10 | Z941W-10 | Z941H-10 | |
| 閥體、閥蓋 | 灰鑄鐵 | 灰鑄鐵 | 灰鑄鐵 |
| 閘 板 | 灰鑄鐵＋黃銅 | 灰鑄鐵 | 灰鑄鐵＋不銹鋼 |
| 閥 桿 | 碳鋼(銅) | 碳鋼(銅) | 碳鋼(銅) |
| 閥桿螺母 | 青銅（球鐵） | 青銅（球鐵） | 青銅（球鐵） |
性能規范
| 型號 | 公稱壓力（MPa） | 試驗壓力 | 適用溫度（℃） | 適用介質 | |
| 強度（水）（MPa） | 密封（（MPa） | ||||
| Z941H-10 | 1.0 | 1.5 | 1.1 | ≤200 | 蒸氣、水、油品 |
| Z94T-10 | 水、蒸氣 | ||||
| Z941W-10 | ≤100 | 油品 | |||
主要外形連接尺寸
| 型 號 | 公稱通徑 DN(?L) |
尺寸 | 重量 （?K） |
||||||||||
| L | D | D1 | D2 | b-f | Do | z-фd | H | H1 | L2 | L1 | |||
| Z941T/W/H -10 |
100 | 229 | 215 | 180 | 155 | 22-3 | 305 | 8-ф18 | 770 | 608 | 161 | 391 | 89 |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 305 | 8-ф18 | 843 | 680 | 161 | 391 | 106 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 305 | 8-ф23 | 916 | 753 | 161 | 391 | 124 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 305 | 8-ф23 | 1062 | 899 | 161 | 391 | 184 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 305 | 12-ф23 | 1195 | 1032 | 161 | 391 | 245 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 305 | 12-ф23 | 1366 | 1254 | 215 | 299 | 317 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 305 | 16-ф23 | 1539 | 1427 | 215 | 299 | 431 | |
| 400 | 480 | 565 | 515 | 484 | 32-4 | 305 | 16-ф25 | 1670 | 1558 | 215 | 299 | 595 | |
