Z945T/W暗桿楔式單閘板電動閘閥

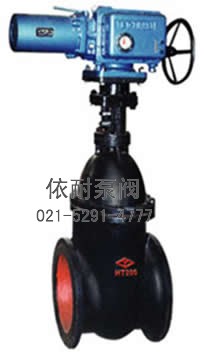

型號：Z945T/W-10 暗桿楔式單閘板電動閘閥

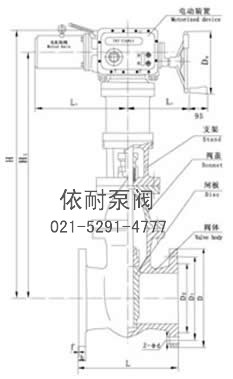

Z945T/W-10型Z945T/W暗桿楔式單閘板電動閘閥 外形尺寸圖
特點
Z945T/W-10型Z945T/W暗桿楔式單閘板電動閘閥廣泛用于石油、化工、制藥、電力等行業(yè)，在公稱壓力≤1.0Mpa的蒸氣、水、油品等介質的管路上作啟閉作用。
主要零件材料
| 零件名稱 | 材 料 | |
| Z945T-10 | Z945W-10 | |
| 閥體、閥蓋 | 灰鑄鐵 | 灰鑄鐵 |
| 閘 板 | 灰鑄鐵＋黃銅 | 灰鑄鐵 |
| 閥 桿 | 碳鋼(銅) | 碳鋼(銅) |
| 閥桿螺母 | 青銅（球鐵） | 青銅（球鐵） |
性能規(guī)范
| 型號 | 公稱壓力 （MPa） |
試驗壓力 | 適用溫度 （℃） |
適用介質 | |
| 強度（水） （MPa） |
密封（水） （MPa） |
||||
| Z945T-10 | 1.0 | 1.5 | 1.1 | ≤100 | 蒸氣、水、 |
| Z945W-10 | ≤100 | 油品 | |||
主要外形連接尺寸
| 型 號 | 公稱通徑 DN(?L) |
尺寸 | 重量 （?K） |
|||||||||
| L | D | D1 | D2 | b-f | z-фd | H | H1 | L1 | L2 | |||
| Z945T/W -10 |
100 | 229 | 215 | 180 | 155 | 22-3 | 8-ф18 | 757 | 594 | 161 | 391 | 88 |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-ф18 | 802 | 639 | 161 | 391 | 10 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-ф23 | 843 | 680 | 161 | 391 | 122 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-ф23 | 993 | 830 | 161 | 391 | 178 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-ф23 | 1097 | 934 | 161 | 391 | 239 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-ф23 | 1194 | 1082 | 215 | 299 | 323 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-ф23 | 1269 | 1157 | 215 | 299 | 431 | |
| 400 | 480 | 565 | 515 | 484 | 32-4 | 16-ф25 | 1445 | 1333 | 215 | 299 | 555 | |
| 500 | 540 | 670 | 620 | 585 | 34-4 | 20-ф25 | 1658 | 1546 | 215 | 299 | 908 | |
| 600 | 600 | 780 | 725 | 685 | 36-5 | 20-ф30 | 1758 | 1646 | 215 | 299 | 1148 | |
| 700 | 660 | 895 | 840 | 800 | 40-5 | 24-ф30 | 1976 | 258 | 318 | 1800 | ||
| 800 | 720 | 1010 | 950 | 905 | 44-5 | 24-ф34 | 2136 | 258 | 318 | 2340 | ||
