ZAJD971F襯氟電動蝶閥
型號：ZAJD971F 襯氟電動蝶閥
概述
ZAJD971F襯氟電動蝶閥有開關型和智能型二種，蝶閥與DTR執行機構配套，輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
閥體
公稱通徑：50～400mm
公稱壓力：PN1.0，1.6，2.5MPa
連接形式：法蘭式按JB/T78－59 JB79－59對夾式法蘭連接
材 料：HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 襯四氟
介質溫度：常溫型：-20～+200 散熱型：-40～+450
閥內組件
閥芯形式：閥板
流量特性：直線特性或等百分比特性
材 料：HT200 ZG25I 1Cr18Ni9Ti襯橡膠襯四氟乙烯
執行機構
類型：可選用PS系列、3810、DTR系列電子式角行程執行機構。
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
規格參數表
| 公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| 流量系數（Kv） | 110 | 180 | 232 8 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 503 |
| 動作范圍 | 0－90o | ||||||||||
| 允許壓差△P | 小于公稱壓力（1.6MPa） | ||||||||||
| 泄漏量Q | 按GB/T4213－92，為Kv值的10-4 | ||||||||||
| 環境溫度oC | －20～60oC | ||||||||||
| 基本誤差 | ±2.5% | ||||||||||
| 回差 | ±2.5% | ||||||||||
| 死區 | 1% | ||||||||||
| 可調范圍 | 250:1 350:1 | ||||||||||
| 配用執行機構 | DTR—05 10PSQ101381RSA－05 | DTR— 20PSQ201381RSC－30 | DTR－40PSQ501381RSC－50 | DTR－60PSQ701 | |||||||
尺寸

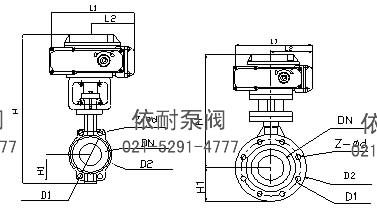

ZAJD971F襯氟電動蝶閥 外形尺寸圖
| 公稱通徑DN | L閥度 | H | H1 | D2 | Z-фd | D1 | L1 | L2 |
| 50 | 43 | 452 | 80/112 | 120/125 | 4-18 | 165 | 208 | 120 |
| 65 | 46 | 475 | 88/115 | 136/145 | 4-18 | 185 | 208 | 120 |
| 80 | 46/49 | 516 | 96/120 | 160 | 8-18 | 200 | 208 | 120 |
| 100 | 52/56 | 551 | 115/140 | 185 | 8-18 | 220 | 208 | 120 |
| 125 | 56/64 | 566 | 128/170 | 210 | 8-18 | 220 | 208 | 120 |
| 150 | 56/70 | 606 | 140/180 | 240 | 8-22 | 285 | 256 | 156 |
| 200 | 60/71 | 731 | 175/210 | 295 | 8-22 | 340 | 256 | 156 |
| 250 | 68/76 | 778 | 202/240 | 355 | 12-22 | 395/405 | 256 | 156 |
| 300 | 78/83 | 830 | 242/290 | 410 | 12-22 | 445/460 | 256 | 156 |
| 350 | 78/92 | 996 | 266/320 | 470 | 16-22 | 505/520 | 346 | 156 |
| 400 | 102 | 1058 | 298/350 | 515/525 | 16-26 | 565/580 | 346 | 156 |
注：表中數據XX/XX，“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa
外形尺寸
| 公稱通徑DN | L閥厚 | H | H1 | D2 | D1 | Z-фd | L1 | L2 |
| 50 | 108 | 539 | 825/112 | 165 | 125 | 4-18 | 208 | 120 |
| 65 | 112 | 554 | 925/115 | 185 | 145 | 4-18 | 208 | 120 |
| 80 | 114 | 569 | 100/120 | 200 | 160 | 8-18 | 208 | 120 |
| 100 | 127 | 614 | 110/138 | 220 | 180 | 8-18 | 208 | 120 |
| 125 | 140 | 649 | 125/164 | 250 | 210 | 8-18 | 208 | 120 |
| 150 | 140 | 725 | 1425/175 | 285 | 240 | 8-22 | 256 | 156 |
| 200 | 152 | 835 | 170/208 | 340 | 295 | 8-22/2-22 | 256 | 156 |
| 250 | 165 | 890 | 1925/243 | 395/405 | 350 | 12-22/12-26 | 256 | 156 |
| 300 | 178 | 995 | 2225/283 | 445/460 | 400 | 12-22/12-26 | 256 | 156 |
| 350 | 190 | 1155 | 2525/310 | 505/520 | 460 | 16-22/16-26 | 346 | 156 |
| 400 | 216 | 1225 | 2825/340 | 565/580 | 515 | 16-26/16-30 | 346 | 156 |
注：表中數據XX/XX，“H1”列為軟密封/硬密封；“D2、Z-фd”列表示壓力1.0MPa/1.6MPa
型號編制說明
| Z | A | J | D | 9 | 71 | F | 16 | P | G |
| 自控閥門 | 執行機構類型： | 位移 特征： | 閥門代號： | 傳動形式： | 連接形式： | 密封面材料： | 公稱 壓力： | 閥體 材質： | 溫度類型： |
| D：表示PS系列 | J：表示角行程 | Q：表示球閥 | 9：表示電動 | 41：表示法蘭 | F：表示四氟乙烯 | 16：表示1.6MPa | C：表示碳鋼 | G：表示中溫型 | |
| R：表示3810系列 | S：表示直行程 | D：表示碟閥 | 6：表示氣動 | 11：表示絲扣 | H：表示金屬硬密封 | 25：表示2.5MPa | P：表示不銹鋼 | 常溫省略 | |
| A：DTR系列 | V：表示V形球閥 | 71：表示對夾式 | 40：表示4.0MPa | R：表示316 | |||||
| 64：表示6.4MPa | F46：表示閥體襯四氟 |
訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力 4.流量特性 5.閥體材質 6.額定流量系數 7.介質種類和溫度范圍 8.閥前后壓力（壓差）9.電源電壓和控制信號 10.其它特殊要求
