ZDSJ系列角型電子式直行程電動調節閥
型號：ZDSJ系列 角型電子式直行程電動調節閥
概述
ZDSJ系列角型電子式直行程電動調節閥，配用德國進口PS系列直行程電 動執行機構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，使用于高壓差、高粘度、含有懸浮物和顆粒狀物 質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合，因?yàn)檫@樣可使調節有較好的穩定性。
結構參數

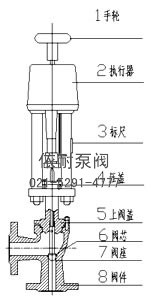

ZDSJ系列角型電子式直行程電動調節閥 結構圖
閥體
形式：角型單座鑄造閥
公稱通徑：20-300mm
公稱形式：PN1.6 4.0 6.4Mpa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
上閥蓋
常 溫 型：-20℃－+200℃
散 熱 型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
閥內組織
閥芯形式：上導向單座柱塞式閥芯
流量特性：等百分比特性，直線特性和快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
執行機構
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。
防爆型選用3810系列技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。

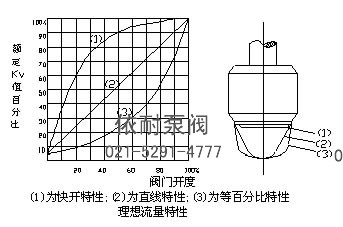

流量曲線圖
ZDSJ系列角型電子式直行程電動調節閥 流量曲線圖
規格參數表
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數Kv | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | |||||||
| 允許壓差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 | |||
| 基本誤差% | ±2.5 | |||||||||||||
| 回差% | 2.5 | |||||||||||||
| 死區% | 1.0 | |||||||||||||
| 始終點偏差% | ±2.5 | |||||||||||||
| 額定行程偏差% | 2.5 | |||||||||||||
| 允許泄漏量Q | Kv值的0.1% | |||||||||||||
| 可調范圍 | 30:1 | |||||||||||||
| 配電動執行器型號 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||
| 3810L | SA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | ||||||||
| 公稱壓力 介質溫度閥 體材料 |
1.6MPa | 常溫-20℃～+200℃ 鑄鐵HT200 | ||||||||||||
| 4.0MPa | 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
| 中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||||
| 6.4MPa | 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
| 中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||||
