ZDSM系列直行程套筒電動調節閥
型號：ZDSM系列 直行程套筒電動調節閥
ZDSM系列直行程套筒電動調節閥 外形尺寸圖
概述
ZDSM系列直行程套筒電動調節閥，由套筒閥配用德國進口PS系列電動執 行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）和單相電源即可控制運轉，實現對壓力、流 量、溫度、液位等參數的調節。采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數 大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。
流量圖

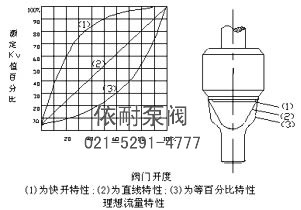

ZDSM系列直行程套筒電動調節閥 流量圖
結構參數
閥體
形 式：直通套筒鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
上閥蓋
常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
閥內組織
閥芯形式：上導向單座套筒或雙座套筒柱塞型閥芯
流量特性：等百分比特性，線性特性和快開特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
執行機構
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
規格參數
| 閥體材料 | 公稱壓力MPa | 介質工作溫度℃ | |||||||||||||
| < | < | < | < | < | < | < | < | < | < | < | < | < | < | ||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 最大工作壓力MPa | |||||||||||||||
| 鑄鐵HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
| 鑄鋼ZG25 | 4.06.4 | 4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|||||||
| 不銹鋼ZG1r18Ni9Ti | 4.06.4 | 4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
1.9 3.5 |
1.7 3.4 |
1.4 3.2 |
1.1 2.9 |
0.8 2.6 |
||||
