ZRSM型電子式套筒電動調節閥
型號：ZRSM 電子式套筒電動調節閥
用途
ZRSM型電子式套筒電動調節閥是由3810L系列電子式電動執行機構和 套筒調節控制閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，電子式控制單元被設計成匣子形式，并用樹脂澆鑄驅動量反饋檢測采用高性能導電塑料電位 器，是具有1/250分辨能力的高可靠性產品，連線極為簡單，只需配DC4~20mA或DC1~5V輸入信號AC單相電源線即可控制運轉，調節機構采用平 衡式閥塞結構，具有閥穩定性好，不易震動，噪音低，對溫度敏感性小，允許使用壓差較大特點。使用于流量大，泄漏量要求不嚴格的場合。
主要技術參數與性能指標
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| 分流 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 允許壓差△MPa | ≤公稱壓力MPa | ||||||||||||
| 基本誤差% | ±2.5 | ||||||||||||
| 回差% | 2.5 | ||||||||||||
| 死區% | 1.0 | ||||||||||||
| 始終點偏差% | ±2.5 | ||||||||||||
| 額定行程偏差% | 2.5 | ||||||||||||
| 允許泄漏量Q | Kv值的0.05% | ||||||||||||
| 可調范圍 | 30:1 | ||||||||||||
| 公稱壓力 介質溫度 閥體材料 |
1.6MPa | 常溫－20℃~＋200℃ 鑄鐵HT200 | |||||||||||
| 4.0MPa | 常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
| 中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
| 6.4MPa | 常溫-20℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
| 中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
外形尺寸

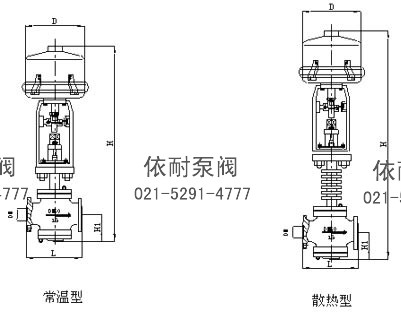

ZRSM型電子式套筒電動調節閥 外形尺寸圖
| 公稱通徑（DN） | L | H1 | H | D | ||
| 1.6MPa | 6.4MPa | 常溫 | 高溫 | |||
| 25 | 185 | 200 | 110 | 669 | 822 | 225 |
| 40 | 220 | 235 | 131 | 838 | 991 | 225 |
| 50 | 250 | 265 | 131 | 850 | 1003 | 255 |
| 65 | 275 | 295 | 171 | 967 | 1126 | 255 |
| 80 | 300 | 320 | 189 | 984 | 1152 | 255 |
| 100 | 350 | 400 | 208 | 1026 | 1193 | 255 |
| 150 | 450 | 550 | 275 | 1360 | 1587 | 310 |
| 200 | 550 | 670 | 320 | 1440 | 1667 | 310 |
| 250 | 640 | 810 | 390 | 1649 | 1884 | 310 |
| 300 | 880 | 950 | 450 | 1760 | 1999 | 310 |
