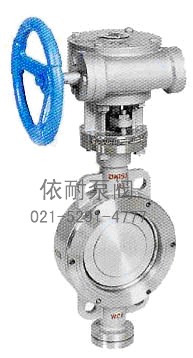

D373H/F對夾式硬密封碟閥
D373H/F對夾式硬密封碟閥
D373H/F對夾式硬密封碟閥 外形尺寸圖
特點及用途
該碟閥廣泛適用于電站供熱系統和催化裂化主風機道管系統、和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量作用
1、 設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠
2、 密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點
3、 軸向定位裝置，解決軸向密封面磨損易泄漏的難題，傳動裝置可任意方向安裝
4、 過流面積大，流阻系數小，流通能力強
5、 抗老化、抗輻射、經久耐用
6、 密封可調節，10萬次壽命無泄漏
性能規范
| 公稱通徑DN(mm) | 50-1200 | |||||
| 公稱壓力PN（MPa） | 1.0 | 1.6 | 2.5 | |||
| 公稱壓力PS（MPa） | 強度試驗 | 1.5 | 2.4 | 3.75 | ||
| 密封試驗 | 1.1 | 1.76 | 2.75 | |||
| 材料代號 材料 | C | P | R | |||
| 主 要 零 件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | ||
| 碟板 | WCB | ZG 1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
| 密封圈 | 不銹鋼 | |||||
| 填料 | 聚四氟乙烯 柔性石墨 | |||||
| 適用 工況 | 適用介質 | 水，蒸汽、油品 | 硝酸類 | 醋酸類 | ||
| 適用溫度 | -40℃～200℃ | |||||
安裝尺寸表
| 公稱通徑DN(mm) | 尺寸 | 執行器型號 （僅供參考） | |||||||
| L | H | D1(1.0) | D1(1.6) | D1(2.5) | n-d(1.0) | n-d(1.6) | n-d(2.5) | ||
| 50 | 43 | 112 | 125 | 125 | 125 | 4-14 | 4-14 | 4-18 | GTD-63 |
| 65 | 46 | 115 | 145 | 145 | 145 | 4-14 | 4-14 | 8-18 | GTD-83 |
| 80 | 49 | 120 | 160 | 160 | 160 | 4-18 | 8-18 | 8-18 | GTD-83 |
| 100 | 56 | 138 | 180 | 180 | 190 | 4-18 | 8-18 | 8-22 | GTD-110 |
| 125 | 64 | 164 | 210 | 210 | 220 | 8-18 | 8-18 | 8-26 | GTD-127 |
| 150 | 70 | 175 | 240 | 240 | 250 | 8-18 | 8-22 | 8-26 | GTD-127 |
| 200 | 71 | 208 | 295 | 295 | 310 | 8-18 | 12-22 | 12-26 | GTD-160或AW13 |
| 250 | 76 | 243 | 350 | 355 | 370 | 12-18 | 12-26 | 12-30 | GTD-160或AW13 |
| 300 | 83 | 283 | 400 | 410 | 430 | 12-22 | 12-26 | 16-30 | AW17 |
| 350 | 92 | 310 | 460 | 470 | 490 | 12-22 | 16-26 | 16-33 | AW17 |
| 400 | 102 | 340 | 515 | 525 | 550 | 16-22 | 12-30 | 16-36 | AW20 |
| 450 | 114 | 380 | 565 | 585 | 600 | 16-22 | 20-30 | 20-36 | AW20 |
| 500 | 127 | 410 | 620 | 650 | 660 | 20-22 | 20-33 | 20-36 | AW28 |
| 600 | 154 | 470 | 725 | 770 | 770 | 20-26 | 20-36 | 20-39 | AW28 |
| 700 | 165 | 550 | 840 | 840 | 875 | 24-26 | 24-36 | 24-42 | AW35 |
| 800 | 190 | 640 | 950 | 950 | 990 | 24-30 | 24-39 | 24-48 | AW35 |
| 900 | 203 | 710 | 1050 | 1050 | 1090 | 24-30 | 28-39 | 28-48 | AW40 |
| 1000 | 216 | 770 | 1160 | 1170 | 1210 | 28-30 | 28-42 | 28-56 | AW40 |
| 1200 | 254 | 890 | 1380 | 1390 | 1420 | 32-33 | 32-48 | 32-56 | AW40 |
訂購注意事項：
D373H/F對夾式硬密封蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐D373H/F對夾式硬密封碟閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
