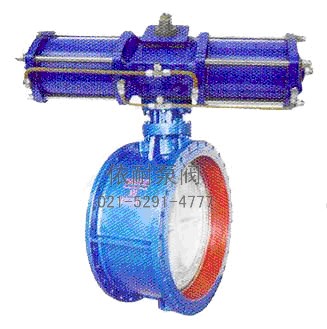

D641X-6/10/16-C/P/R法蘭式軟密封氣動碟閥
D641X-6/10/16-C/P/R法蘭式軟密封氣動碟閥

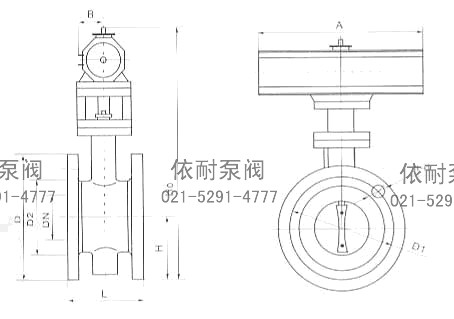

D641X-6/10/16-C/P/R法蘭式軟密封氣動碟閥 外形尺寸圖
概述
軟密封碟閥適用與溫度≤120℃或≤150℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調節流量和截流介質的場合。其主要特點為：
1、 小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、 結構簡單、緊湊，90°回轉開啟迅速。
3、 操作扭矩小，省力輕巧。
4、 流量特性趨于直線，調節性能好。
5、 啟閉試驗次數多達萬次，壽命長。
6、 密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零。
7、 密封材料耐老化、耐腐蝕、可適用多種介質。
性能規范
| 公稱通徑DN(mm) | 50-1200 | |||||||||
| 公稱壓力PN（MPa） | 0.6 | 1.0 | 1.6 | |||||||
| 公稱壓力PS（MPa） | 強度試驗 | 0.9 | 1.5 | 2.4 | ||||||
| 密封試驗 | 0.66 | 1.1 | 1.76 | |||||||
| 材料代號 材料 | C | P | R | |||||||
| 主 要 零 件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||||||
| 碟板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||||||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |||||||
| 密封圈 | 丁腈 乙丙 丁氟塑料 | |||||||||
| 填料 | 丁腈柔性石墨?V型橡膠墊 | |||||||||
| 適用 工況 | 適用介質 | 水，蒸汽、油品 | ?硝酸類 | 醋酸類 | ||||||
| 適用溫度 | -28℃～200℃ | |||||||||
| 執行器 | 型?? 號 | GT、AW系列 | ||||||||
| 氣源壓力 | 0.3-0.7MPa | |||||||||
| 執行標準 | 設計制造 | 結構長度 | 法蘭尺寸 | 壓力溫度 | 試驗檢驗 | |||||
| GBT/12238 | GB12221 | GB9113 | GB9131 | GB13927 | ||||||
安裝尺寸表
| 公稱通徑DN(mm) | 尺寸 | 選配執行器型號 （僅供參考） | ||||||||||
| L | H | D（0.6) | D(1.0) | D(1.6) | D1（0.6) | D1(1.0) | D1(1.6) | n-d(0.6) | n-d(1.0) | n-d(1.6) | ||
| 50 | 108 | 82.5 | 140 | 165 | 165 | 110 | 125 | 125 | 4-14 | 4-18 | 4-18 | GTD-63 |
| 65 | 112 | 92.5 | 160 | 185 | 185 | 130 | 145 | 145 | 4-14 | 4-18 | 4-18 | GTD-63 |
| 80 | 114 | 100 | 190 | 200 | 200 | 150 | 160 | 160 | 4-18 | 8-18 | 8-18 | GTD-83 |
| 100 | 127 | 110 | 210 | 220 | 220 | 170 | 180 | 180 | 4-18 | 8-18 | 8-18 | GTD-83 |
| 125 | 140 | 125 | 240 | 250 | 250 | 200 | 210 | 210 | 8-18 | 8-18 | 8-18 | GTD-110 |
| 150 | 140 | 142.5 | 265 | 285 | 285 | 225 | 240 | 240 | 8-18 | 8-22 | 8-22 | GTD-110 |
| 200 | 152 | 170 | 320 | 340 | 340 | 280 | 295 | 295 | 8-18 | 8-22 | 12-22 | GTD-127 |
| 250 | 250 | 197.5 | 375 | 395 | 405 | 335 | 350 | 355 | 12-18 | 12-22 | 12-26 | GTD-160 |
| 300 | 270 | 222.5 | 440 | 445 | 460 | 395 | 400 | 410 | 12-22 | 12-22 | 12-26 | GTD-160或AW13 |
| 350 | 290 | 252.5 | 490 | 505 | 520 | 445 | 460 | 470 | 12-22 | 16-22 | 16-26 | AW13 |
| 400 | 310 | 282.5 | 540 | 565 | 580 | 495 | 515 | 525 | 16-22 | 16-26 | 16-30 | AW17 |
| 450 | 330 | 307.5 | 595 | 615 | 640 | 550 | 565 | 585 | 16-22 | 20-26 | 20-30 | AW17 |
| 500 | 350 | 335 | 645 | 670 | 715 | 600 | 620 | 650 | 20-22 | 20-26 | 20-33 | AW17 |
| 600 | 390 | 390 | 755 | 780 | 840 | 705 | 725 | 770 | 20-26 | 20-30 | 20-36 | AW20 |
| 700 | 430 | 447.5 | 860 | 895 | 910 | 810 | 840 | 840 | 24-26 | 24-30 | 24-36 | AW20 |
| 800 | 470 | 507.5 | 975 | 1015 | 1025 | 920 | 950 | 950 | 24-30 | 24-33 | 24-39 | AW28 |
| 900 | 510 | 557.5 | 1075 | 1115 | 1125 | 1020 | 1050 | 1050 | 24-30 | 28-33 | 28-39 | AW28 |
| 1000 | 550 | 615 | 1175 | 1230 | 1255 | 1120 | 1160 | 1170 | 28-30 | 28-36 | 28-42 | AW35 |
| 1200 | 630 | 727.5 | 1405 | 1455 | 1458 | 1340 | 1380 | 1390 | 32-33 | 32-39 | 32-48 | AW40 |
訂購注意事項：
D641X-6/10/16-C/P/R法蘭式軟密封氣動蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐D641X-6/10/16-C/P/R法蘭式軟密封氣動碟閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
