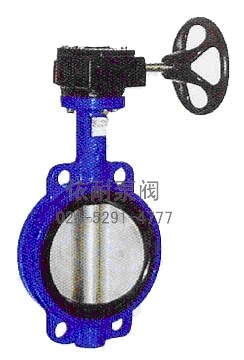

D7A1X-10蝸輪對夾式碟閥
D7A1X-10蝸輪對夾式碟閥

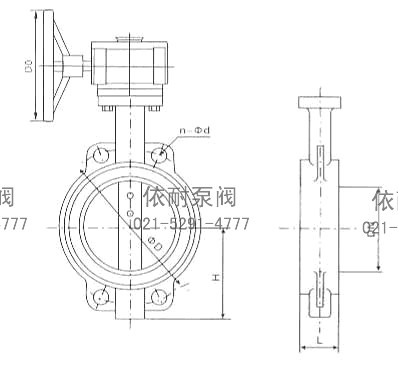

D7A1X-10蝸輪對夾式碟閥 外形尺寸圖
特點及用途
軟密封碟閥適用與溫度≤120℃或≤150℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調節流量和截流介質的場合。其主要特點為：
1、 小型輕便，容易拆裝及維修，并可在任意位置安裝。
2、 結構簡單、緊湊，90°回轉開啟迅速。
3、 操作扭矩小，省力輕巧。
4、 流量特性趨于直線，調節性能好。
5、 啟閉試驗次數多達萬次，壽命長。
6、 密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零。
7、 密封材料耐老化、耐腐蝕、可適用多種介質。
性能規范
| 公稱通徑DN(mm) | 50-600 | ||||
| 公稱壓力PN（MPa） | 0.6 | 1.0 | |||
| 公稱壓力PS（MPa） | 強度試驗 | 0.9 | 1.5 | ||
| 密封試驗 | 0.66 | 1.1 | |||
| 材料代號 材料 | C | P | R | ||
| 主 要 零 件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 碟板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||
| 密封圈 | 丁腈 乙丙 丁氟塑料 | ||||
| 填料 | 丁腈 柔性石墨 V型橡膠墊 | ||||
| 適用 工況 | 適用介質 | 水，蒸汽、油品 | 硝酸類 | 醋酸類 | |
| 適用溫度 | -28℃～300℃ | ||||
安裝尺寸表
| 公稱通徑DN(mm) | 尺寸 | 執行器型號 （僅供參考） | |||||||
| L | H | D(0.6) | D (1.0) | D(1.6) | Z-ΦD(0.6) | Z-ΦD(1.0) | Z-ΦD(1.6) | ||
| 50 | 43 | 63 | 110 | 125 | 125 | 4-14 | 4-18 | 4-18 | GTD-63 |
| 65 | 46 | 70 | 130 | 145 | 145 | 4-14 | 4-18 | 4-18 | GTD-63 |
| 80 | 46 | 83 | 150 | 160 | 160 | 4-18 | 8-18 | 8-18 | GTD-83 |
| 100 | 52 | 105 | 170 | 180 | 180 | 4-18 | 8-18 | 8-18 | GTD-83 |
| 125 | 56 | 115 | 200 | 210 | 210 | 8-18 | 8-18 | 8-18 | GTD-110 |
| 150 | 56 | 137 | 225 | 240 | 240 | 8-18 | 8-22 | 8-22 | GTD-110 |
| 200 | 60 | 164 | 280 | 295 | 295 | 8-18 | 8-22 | 12-22 | GTD-127 |
| 250 | 68 | 206 | 335 | 350 | 350 | 12-18 | 12-22 | 12-26 | GTD-160 |
| 300 | 78 | 230 | 395 | 400 | 410 | 12-22 | 12-22 | 12-26 | GTD-190 |
| 350 | 78 | 248 | 445 | 460 | 470 | 12-22 | 16-22 | 16-26 | AW13 |
| 400 | 102 | 289 | 495 | 515 | 525 | 16-22 | 16-26 | 16-30 | AW17 |
| 450 | 114 | 320 | 550 | 565 | 585 | 16-22 | 20-26 | 20-30 | AW17 |
| 500 | 127 | 343 | 600 | 620 | 650 | 20-22 | 20-26 | 20-33 | AW20 |
| 600 | 154 | 413 | 705 | 725 | 770 | 20-26 | 20-26 | 20-36 | AW20 |
訂購注意事項：
D7A1X-10蝸輪對夾式蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐D7A1X-10蝸輪對夾式碟閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
