HH47蝶式緩沖止回閥

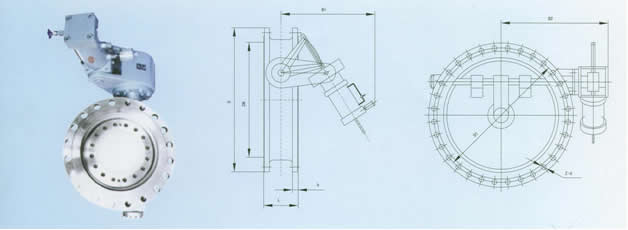

HH47蝶式緩沖止回閥外形尺寸圖
產品概述及特點
HH47型蝶式緩沖止回閥系列以密封副的三偏心和閥板的大二次偏心保證關閉后零泄漏，以開閥時的小阻尼保證閥板平穩開啟，以快慢兩階段關閉保證關閉速度，同時有效緩沖，消除水錘沖擊。
HH47型蝶式緩沖止回閥的主要特點：
1、HH47型蝶式緩沖止回閥適用于大口徑水或蒸汽等介質管路中，起到止回作用，能夠?qū)崿F(xiàn)快關和慢關，有效防止水錘沖擊。
2、三偏心密封結構保證零泄漏，開啟動作平穩，流阻小。
3、HH47型蝶式緩沖止回閥的快關段基本無阻力，慢關段緩沖平穩，無水錘，無沖擊噪聲。
4、密封副三偏心加閥板大二次偏心結構，開啟密封副即分離，關閉接觸即密封，有效減少密封面磨損，延長使用壽命。
主要技術參數
| 公稱壓力 | PN | ANSI | |||
| 0.25～6.4MPa | 150LB-300LB | ||||
| 公稱通徑 | PN2.5（DN300～DN2000），PN6(DN300～DN2000)，PN10（DN300～DN1600），PN16(DN300～1000)PN25,PN40，PN64（DN300～DN800） | ||||
| 強度試驗 | 1.5倍 | ||||
| 密封試驗 | 1.1倍 | ||||
| 閥體材質 | 灰鑄鐵 | 球墨鑄鐵 | 碳素鋼C | 合金鋼I | 不銹鋼P(yáng)/R |
| 工作溫度 | 0～150℃ | -15～300℃ | -29～425℃ | -29～530℃ | -196～600℃ |
| 適用介質 | 水、蒸汽、氣體、油品等 | 水、蒸汽、氣體、油品等 | 水、蒸汽、氣體、油品等 | 水、蒸汽、氣體、油品等 | 醋酸類、硝酸類 |
執行標準
| 設計制造 | 法蘭連接 | 結構長度 | 壓力試驗 |
| GB12236 | GB17241.6、GB9113 | GB12221 | ZBJ16006 |
| ANSI B16.34 | ANSI B16.5或MSS-SP-44CL | API1609 | API1598 |
主要外形連接尺寸
| DN | L | B1 | B2 | 各公稱壓力級的法蘭連接尺寸 | 備注 | ||||||||
| 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 150LB | 300LB | |||||
| 300 | 178 | 1000 | 809 | GB/T17241.6 | GB/T9113 | ANSI B16.5 MSS-SP-44CL |
|||||||
| 350 | 190 | 1000 | 838 | ||||||||||
| 400 | 216 | 1000 | 862 | ||||||||||
| 450 | 222 | 1000 | 887 | ||||||||||
| 500 | 229 | 1465 | 905 | ||||||||||
| 600 | 267 | 1465 | 960 | ||||||||||
| 700 | 292 | 1465 | 1015 | ||||||||||
| 800 | 318 | 1465 | 1070 | ||||||||||
| 900 | 330 | 1465 | 1120 | ||||||||||
| 1000 | 410 | 1465 | 1170 | ||||||||||
| 1200 | 470 | 1465 | 1285 | ||||||||||
| 1400 | 530 | 1465 | 1400 | ||||||||||
| 1600 | 600 | 1725 | 1525 | ||||||||||
| 1800 | 670 | 1725 | 1650 | ||||||||||
| 2000 | 760 | 1725 | 1889 | ||||||||||
訂購注意事項：
HH47蝶式緩沖止回閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐HH47蝶式緩沖止回閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
