D971X/F/J/H/S對夾式電動(襯膠)脫硫蝶閥

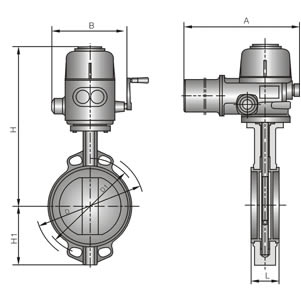

D971X/F/J/H/S-10/16C(Q/P)對夾式電動(襯膠)脫硫蝶閥 外形尺寸圖
主要性能規(guī)范
| 適用溫度 | 適用介質 |
| 天然膠≤ 85℃ | 石膏漿液、石灰石漿液、 回收水、工藝水、廢水 |
| 三元乙丙膠≤100℃ |
主要零件材料
| 名稱 | 材料 |
| 閥體 | 灰鑄鐵、球墨鑄鐵、碳鋼 |
| 蝶板 | 碳鋼包覆橡膠、碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、C276 |
| 閥座 | 天然橡膠、三元乙丙膠 |
| 閥桿 | 不銹鋼、 2Cr13、304 |
主要外形尺寸和連接尺寸 (mm)
| 公稱通徑(DN) | L | D | D1 | Z- Ф | A | B | H | H1 | 重量(kg) |
| 40 | 33 | 150 | 110 | 4-18 | 418 | 308 | 369 | 60 | 26 |
| 50 | 43 | 165 | 125 | 4-18 | 418 | 308 | 389 | 64 | 29 |
| 65 | 46 | 185 | 145 | 4-18 | 418 | 308 | 414 | 80 | 31 |
| 80 | 46 | 200 | 160 | 8-18 | 418 | 308 | 422 | 90 | 33 |
| 100 | 52 | 220 | 180 | 8-18 | 418 | 308 | 439 | 102 | 34 |
| 125 | 56 | 250 | 210 | 8-18 | 418 | 308 | 455 | 112 | 39 |
| 150 | 56 | 285 | 240 | 8-22 | 418 | 308 | 465 | 132 | 41 |
| 200 | 60 | 340 | 295 | 8-22 | 418 | 308 | 594 | 160 | 68 |
| 250 | 68 | 395 | 350 | 12-22 | 418 | 308 | 621 | 206 | 86 |
| 300 | 78 | 445 | 400 | 12-22 | 585 | 275 | 667 | 232 | 137 |
| 350 | 78 | 505 | 465 | 16-22 | 585 | 275 | 698 | 263 | 150 |
| 400 | 102 | 565 | 515 | 16-26 | 585 | 275 | 740 | 295 | 205 |
| 450 | 114 | 615 | 565 | 20-26 | 585 | 275 | 762 | 327 | 240 |
| 500 | 127 | 670 | 620 | 20-26 | 729 | 355 | 852 | 358 | 285 |
| 600 | 154 | 780 | 725 | 20-30 | 729 | 355 | 934 | 474 | 407 |
| 700 | 165 | 895 | 840 | 24-30 | 910 | 395 | 1039 | 486 | 515 |
| 800 | 190 | 1015 | 950 | 24-33 | 910 | 395 | 1101 | 591 | 655 |
| 900 | 203 | 1115 | 1050 | 28-33 | 783 | 448 | 1320 | 640 | 920 |
| 1000 | 216 | 1230 | 1160 | 28-36 | 783 | 448 | 1450 | 721 | 1100 |
| 1100 | 230 | 1340 | 1270 | 32-36 | 783 | 448 | 1740 | 760 | 1150 |
| 1200 | 254 | 1455 | 1380 | 32-39 | 783 | 448 | 2035 | 795 | 1200 |
| 采用標準 | 設計制造： GB12238結構長度：GB12221法蘭：GB/T17241.6PN1.0MPa | ||||||||
訂購注意事項：
D971X/F/J/H/S對夾式電動(襯膠)脫硫蝶閥產品電子樣本所涵蓋的參數(shù)表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐D971X/F/J/H/S對夾式電動(襯膠)脫硫蝶閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
