D71X/F/J/H/S對夾式(襯膠)脫硫蝶閥

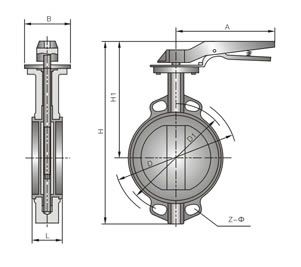

D71X/F/J/H/S-10/16C(Q/P)對夾式(襯膠)脫硫蝶閥 外形尺寸圖
主要性能規范
| 適用溫度 | 適用介質 |
| 天然膠≤ 85℃ | 石膏漿液、石灰石漿液、 回收水、工藝水、廢水 |
| 三元乙丙膠≤100℃ |
主要零件材料
| 名稱 | 材料 |
| 閥體 | 灰鑄鐵、球墨鑄鐵、碳鋼 |
| 蝶板 | 碳鋼包覆橡膠、 碳鋼包覆氟塑料、不銹鋼 雙相不銹鋼板 1.4529、C276 |
| 閥座 | 天然橡膠、三元乙丙、橡膠 |
| 閥桿 | 不銹鋼、 2Cr13、304 |
主要外形尺寸和連接尺寸 (mm)
| 公稱通徑(DN) | L | D | D1 | Z-Ф | H | H1 | A | B | 重量 |
| 40 | 33 | 150 | 110 | 4-18 | 220 | 150 | 270 | 118 | 31 |
| 50 | 43 | 165 | 125 | 4-18 | 270 | 190 | 270 | 118 | 35 |
| 65 | 46 | 185 | 145 | 4-18 | 295 | 205 | 270 | 118 | 44 |
| 80 | 46 | 200 | 160 | 8-18 | 305 | 210 | 270 | 118 | 55 |
| 100 | 52 | 220 | 180 | 8-18 | 340 | 215 | 270 | 118 | 65 |
| 125 | 56 | 250 | 210 | 8-18 | 370 | 245 | 310 | 118 | 9 |
| 150 | 56 | 285 | 240 | 8-22 | 395 | 255 | 310 | 118 | 12 |
| 200 | 60 | 340 | 295 | 8-22 | 475 | 300 | 370 | 165 | 22 |
| 采用標準 | 設計制造： GB12238結構長度：GB12221法蘭：GB/T172416PN10MPa | ||||||||
訂購注意事項：
D71X/F/J/H/S對夾式(襯膠)脫硫蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐D71X/F/J/H/S對夾式(襯膠)脫硫蝶閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
