HD7Q41X全液控止回蝶閥

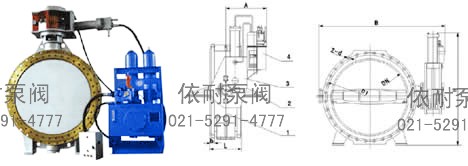

HD7Q41X全液控止回蝶閥 外形尺寸圖
產品用途及特點
HD7Q41X全液控止回蝶閥適用于介質為水的泵出口管路上，用來避免和減少管路系統中介質的倒流及產生過大的水錘，以保護管路系統，其功能是以一閥代兩閥（傳統的管線設計中以閘閥配止回閥或以普通蝶閥配止回閥）。其主要特點：
1、HD7Q41X型全液控止回蝶閥控制部分采用了全液控形式，以蓄能器取代了重錘式液控止回蝶閥的重錘部分，減小了能量損耗，傳動機構得到簡化，占據空間小，與一般型蝶閥相近。安裝方便，即可左、右臥式安裝，也可以立式安裝。
2、HD7Q41X型全液控止回蝶閥裝在泵后，可代替閘閥（蝶閥）和止回閥兩臺閥門。且流阻系數小，大口徑蝶閥流阻系數只比閘閥略高。因此，該類閥門為節能產品。
3、HD7Q41X型全液控止回蝶閥關閉時，可以根據管道系統的特性或用戶要求調整快、慢關段的時間和切換角度，從而達到消除或減小水錘，保護系統的租用。
4、如所有行程開關都采用電感式接近開關，移除液壓站，防護等級可達IP67。
主要技術參數
| 公稱通徑 | 1400-2400 | 1200-2400 | 500-2400 | 500-2400 | 500-1600 | |
| 公稱壓力（MPa） | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | |
| 試驗壓力 （MPa） |
強度試驗 | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 適用介質 | 水 | |||||
| 適用溫度（℃） | ≤80℃ | |||||
| 介質流速 | 3m/s | |||||
主要零部件材料及執行標準
| 零件名稱 | 材料 | 制造標準 | JB/T8527-97、GB/T12238-89 |
| 閥體 | 灰鑄鐵、球墨鑄鐵、碳素鋼 | 法蘭標準 | GB/T17241.6-1998、GB2555-2556-81 |
| 蝶板 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | 機構長度標準 | GB/T12221-89 |
| 閥軸 | 不銹鋼 | 檢驗標準 | GB/T 13927-92 |
| 密封圈 | 不銹鋼、NBR | ||
| 填料 | NBR |
主要連接尺寸
| DN | PN | D | D1 | b | L | A | B | H |
| 500 | 1.0 | 670 | 620 | 43 | 229 | 720 | 1650 | 1360 |
| 600 | 1.0 | 780 | 725 | 48 | 267 | 720 | 1730 | 1390 |
| 700 | 1.0 | 895 | 840 | 54 | 292 | 720 | 1800 | 1445 |
| 800 | 1.0 | 1015 | 950 | 58 | 318 | 720 | 1870 | 1485 |
| 900 | 1.0 | 1115 | 1050 | 61 | 330 | 720 | 2070 | 1865 |
| 1000 | 1.0 | 1230 | 1160 | 67 | 410 | 755 | 2165 | 1930 |
| 1200 | 1.0 | 1455 | 1380 | 65 | 470 | 905 | 2265 | 2030 |
| 1400 | 1.0 | 1675 | 1590 | 68 | 530 | 905 | 2665 | 2270 |
| 1200 | 0.6 | 1405 | 1340 | 65 | 470 | 755 | 2365 | 2025 |
| 1400 | 0.6 | 1630 | 1560 | 68 | 530 | 755 | 2665 | 2270 |
| 1600 | 0.6/0.25 | 1830 | 1760 | 68 | 600 | 905 | 2940 | 2380 |
| 1800 | 0.6/0.25 | 2045 | 1970 | 70 | 670 | 905 | 3325 | 2470 |
| 2000 | 0.25 | 2265 | 2180 | 54 | 760 | 905 | 3660 | 2370 |
| 2200 | 0.25 | 2475 | 2390 | 60 | 840 | 1123 | 4325 | 2940 |
| 2400 | 0.25 | 2685 | 2600 | 62 | 910 | 1123 | 4530 | 3000 |
訂購注意事項：
HD7Q41X全液控止回蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐HD7Q41X全液控止回蝶閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
