J41F46/F3襯氟截止閥
J41F46/F3-10/16/25C/P ANSI:150Lb/300Lb

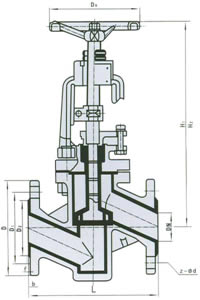

J41F46/F3-10/16/25C/P ANSI:150Lb/300Lb 外形尺寸圖
特點及用途
FEP(F46)、PCTFE(F3)襯氟截止閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑的輸送管路上，F(xiàn)EP襯氟截止閥還能適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
主要材料及標準
| 零件名稱 | 材 料 | 技術規范 | |
| 閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼、內襯F46 、F3 | 設計標準 | GB12233 |
| 閥瓣 | 優炭鋼、不銹鋼、襯F46 、F3 | 結構長度 | GB12221 |
| 閥桿 | 不銹鋼 | 法蘭標準 | JB/T79-78 |
| 填料 | F4 | GB9113.1-26 | |
| 閥桿螺母 | 2HMn58-2-2 | 檢驗試驗 | GB/T13927 |
| 手輪 | HT200 | 驅動方式 | 手動、電動、氣動 |
外型與連接尺寸
| 公稱通徑 | PN1.6(MPa)主要外形尺寸和連接尺寸 | 參考值 | 重量 | ||||||||
| DN | L | D | D1 | D2 | f | b | Z-Φd | Do | H1 | H2 | ㎏ |
| 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-Φ14 | 100 | 190 | 202 | 7 |
| 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-Φ14 | 120 | 225 | 250 | 8 |
| 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-Φ14 | 120 | 230 | 255 | 9 |
| 32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-Φ18 | 140 | 260 | 290 | 12 |
| 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-Φ18 | 160 | 280 | 315 | 16 |
| 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 180 | 300 | 345 | 20 |
| 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-Φ18 | 220 | 365 | 420 | 28 |
| 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-Φ18 | 240 | 420 | 490 | 39 |
| 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-Φ18 | 260 | 450 | 536 | 51 |
| 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-Φ18 | 320 | 520 | 630 | 70 |
| 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-Φ23 | 360 | 560 | 695 | 100 |
| 200 | 600 | 335 | 295 | 260 | 5 | 30 | 8-Φ23 | 400 | 630 | 780 | 160 |
| 250 | 730 | 405 | 355 | 319 | 5 | 35 | 12-Φ26 | 450 | 700 | 880 | 250 |
| 300 | 850 | 460 | 410 | 370 | 5 | 38 | 12-Φ26 | 500 | 770 | 1070 | 350 |
訂購注意事項：
J41F46/F3襯氟截止閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐J41F46/F3襯氟截止閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
