GJ6B41X 管夾閥
GJ6B41X-6L常閉型氣動管夾閥 GJ41X-6L管夾閥

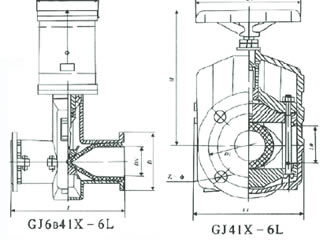

GJ6B41X-6L常閉型氣動管夾閥 GJ41X-6L管夾閥 外形尺寸圖
主要性能規范
| 工作溫度 | 適用介質 |
| ≤85℃ | 礦漿、磨料、干濕型粉塵類 |
注：此為本廠基型產品適用溫度，如有不同要求請參閱前頁說明進行選擇。
主要零件的材料
| 名稱 | 材料 |
| 閥體 | 鋁合金 |
| 套管 | 橡膠 |
| 閥桿 | 鑄鋼、碳鋼 |
| 壓桿 | 鋁合金 |
| 手輪 | 鑄鐵 |
| 托架 | 球墨鑄鐵 |
主要外形尺寸和連接尺寸
| 公 稱 通 徑 | 公稱壓力 /MPa |
工作壓力 /MPa |
L | L1 | Lo | D | D1 | Do | H | Z-Фd | 重量 /㎏ |
|
| DN/mm | NPS/inch | |||||||||||
| 25 | 1 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 120 | 150 | 4-14 | 3 |
| 32 | 1 1/4 | 165 | 145 | 40 | *140 | 100 | 140 | 174 | 4-18 | 4.5 | ||
| 40 | 1 1/2 | 190 | 157 | 50 | *150 | 110 | 140 | 186 | 4-18 | 5.5 | ||
| 50 | 2 | 210 | 160 | 60 | 160 | 125 | 160 | 205 | 4-18 | 7.5 | ||
| 65 | 2 1/2 | 270 | 199 | 74 | 180 | 145 | 160 | 238 | 4-18 | 10.5 | ||
| 80 | 3 | 300 | 222 | 88 | 195 | 160 | 200 | 241 | 4-18 | 15.5 | ||
| 100 | 4 | 350 | 250 | 106 | 215 | 180 | 240 | 301 | 8-18 | 20 | ||
| 125 | 5 | 430 | 318 | 134 | 245 | 210 | 280 | 360 | 8-18 | 32.5 | ||
| 150 | 6 | 500 | 350 | 158 | 280 | 240 | 320 | 405 | 8-23 | 48 | ||
| 200 | 8 | 650 | 446 | 206 | 335 | 295 | 450 | 545 | 8-23 | 102 | ||
| 250 | 10 | 800 | 516 | 256 | *395 | 350 | 450 | 632 | 12-23 | |||
| 300 | 12 | 950 | 562 | 304 | *445 | 400 | 620 | 741 | 12-23 | |||
采用標準 設計與制造：Q/JBGN02 結構長度：Q/JBGN02 法蘭連接尺寸：JB78（PN1.0MPa）
訂購注意事項：
GJ6B41X 管夾閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐GJ6B41X 管夾閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
