大小頭、異徑大小頭

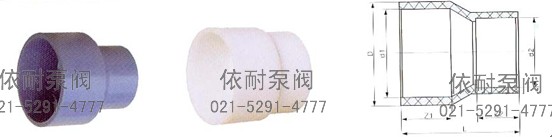

RPP、PVDF、PPH、ABS、UPVC、CPVC 大小頭/Reducer
| 公稱通徑 DN(mm) Nominal diameter |
外形尺寸External dimensions | |||||
| D | d1 | d2 | L | Z2 | Z1 | |
| 15×20 | 32 | 25 | 20 | 42 | 16 | 20 |
| 20×25 | 40 | 32 | 25 | 49 | 20 | 22 |
| 25×32 | 50 | 40 | 32 | 56 | 22 | 27 |
| 32×40 | 61 | 50 | 40 | 70 | 27 | 31 |
| 40×50 | 75 | 63 | 50 | 82 | 31 | 38 |
| 50×65 | 88 | 75 | 63 | 97 | 38 | 44 |
| 65×80 | 104 | 90 | 75 | 111 | 44 | 51 |
| 80×100 | 127 | 110 | 90 | 132 | 51 | 61 |
| 100×125 | 158 | 140 | 110 | 165 | 61 | 76 |
| 125×150 | 180 | 160 | 140 | 191 | 76 | 86 |
| 150×200 | 245 | 225 | 160 | 220 | 86 | 90 |
| 200×250 | 300 | 280 | 225 | 240 | 90 | 110 |
| 250×300 | 344 | 315 | 280 | 260 | 110 | 120 |
| 300×400 | 452 | 400 | 315 | 390 | 120 | 230 |

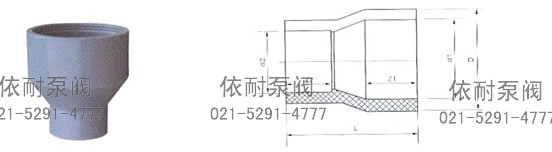

RPP、PVDF、PPH、ABS、UPVC、CPVC異徑大小頭/Reducing reducer
| 公稱通徑 DN(mm) Nominal diameter |
外形尺寸External dimensions | |||||
| D | d1 | d2 | L | Z2 | Z1 | |
| 50×25 | 75 | 63 | 32 | 82 | 22 | 38 |
| 100×50 | 127 | 110 | 63 | 136 | 38 | 61 |
| 150×100 | 180 | 160 | 110 | 190 | 61 | 86 |
訂購注意事項：
大小頭、異徑大小頭產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐大小頭、異徑大小頭說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
