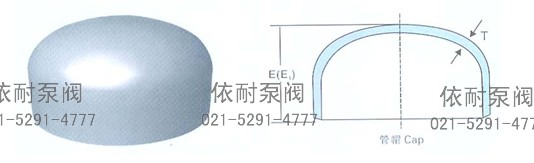

對焊管帽
| 公稱通徑 Norminal Pipe Size DN | 端部外徑 Outside diameter at Bevel | 中心至端面 Center to End | ||||
| D1 | D2 | 長度 End to End L | ||||
| A系列SeriesA | B系列 SeriesB | A系列SeriesA | B系列 SeriesB | |||
| 15 | 21.3 | 18 | 25 | _ | _ | |
| 20 | 26.9 | 25 | 25 | _ | _ | |
| 25 | 33.7 | 32 | 38 | _ | _ | |
| 32 | 42.4 | 38 | 38 | _ | _ | |
| 40 | 48.3 | 45 | 38 | _ | _ | |
| 50 | 60.3 | 57 | 38 | 44 | 5.5 | |
| 65 | 76.1(73) | 76 | 38 | 51 | 7.0 | |
| 80 | 88.9 | 89 | 51 | 64 | 7.6 | |
| 90 | 101.6 | _ | 64 | 76 | 8.1 | |
| 100 | 114.3 | 108 | 64 | 76 | 8.6 | |
| 125 | 139.7 | 133 | 76 | 89 | 9.5 | |
| 150 | 168.3 | 159 | 89 | 102 | 11.0 | |
| 200 | 219.1 | 219 | 102 | 127 | 12.7 | |
| 250 | 273.0 | 273 | 127 | 152 | 12.7 | |
| 300 | 323.9 | 325 | 152 | 178 | 12.7 | |
| 350 | 355.6 | 377 | 165 | 191 | 12.7 | |
| 400 | 406.4 | 426 | 178 | 203 | 12.7 | |
| 450 | 457.2 | 478 | 203 | 229 | 12.7 | |
| 500 | 508.0 | 529 | 229 | 254 | 12.7 | |
| 公稱通徑 Norminal Pipe Size DN | 端部外徑 Outside diameter at Bevel | 全長 Length | ||
| A系列SeriesA | B系列 SeriesB | E | ||
| 550 | 559 | _ | 254 | |
| 600 | 610 | 630 | 267 | |
| 650 | 660 | _ SeriesB | 267 | |
| 700 | 711 | 720 | 267 | |
| 750 | 762 | _ | 267 | |
| 800 | 813 | 820 | 267 | |
| 850 | 864 | _ | 267 | |
| 900 | 914 | 920 | 267 | |
| 950 | 965 | _ | 305 | |
| 1000 | 1016 | 1020 | 305 | |
| 1050 | 1067 | _ | 305 | |
| 1100 | 1118 | 1120 | 343 | |
| 1150 | 1138 | _ | 343 | |
| 1200 | 1220 | 1220 | 343 | |
注：
1）DN600的管帽，當壁厚超過13mm時，其E值改為305mm
2）盡可能不采用括號內的數值
3）管帽的全長不大于限制厚度時為E，超過限制厚度為E1
訂購注意事項：
對焊管帽產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐對焊管帽說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
