上海依耐 China Enine Corporation

對焊式壓墊密封管接頭系列

四通中間接頭

參照標準：JB973-77
執行標準：Q/ZB.1242

T	L	H	S
6	76	38	17
10	90	45	19
14	108	54	27
18	120	60	32
22	128	64	36
28	144	72	41
34	166	83	50
42	184	92	60
50	208	104	70

直通終端椎管接頭

執行標準：Q/ZB.1210.2

T	d	L	S
10	ZG1/8〞	52	19
14	ZG1/4〞	60	24
18	ZG3/8〞	67	30
22	ZG1/2〞	73	36
28	ZG3/4〞	80	41
34	ZG1〞	93	50
42	ZG11/4〞	100	60
50	ZG11/2〞	109	65

直通穿板接頭

T	L	S	S2
6	91	17	17
10	103	22	22
14	116	30	27
18	126	36	32
22	132	41	36
28	144	50	41
34	158	55	50
42	172	65	60
50	188	75	70

彎通終端接頭

參照標準：K12-22
執行標準：Q/ZB.1220.1

T	d	L	S
14	M18×1.5	50	27
14	M20×1.5	50	27
14	G1/2〞	50	27
18	M18×1.5	51	30
18	M20×1.5	51	30
18	G1/2〞	51	30

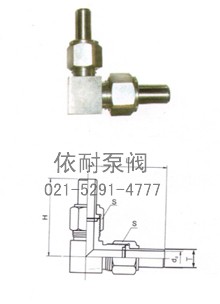

彎通中間接頭

執行標準：Q/ZB.1222.2

T	L	H	S
6	38	38	14
10	45	45	19
14	54	54	27
18	60	60	32
22	64	64	36
28	72	72	41
34	83	83	50
42	92	92	60
50	104	104	65

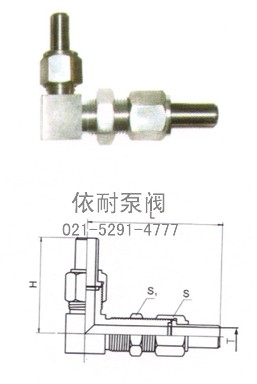

彎通穿板接頭

參照標準：JB957-77
執行標準：Q/ZB.1224

T	L	H	S
6	68	43	17
10	76	51	22
14	88	59	27
18	95	67	32
22	105	71	36
28	111	79	41
34	122	90	50
42	137	100	60
50	150	110	65

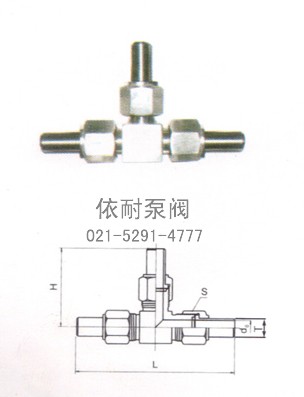

三通中間接頭

參照標準:JB972-77
執行標準：Q/ZB.1232

T	L	H	S
6	76	38	17
10	90	45	19
14	108	54	27
18	120	60	32
22	128	64	36
28	144	72	41
34	166	83	50
42	184	92	60
50	208	104	70

訂購注意事項：

對焊式壓墊密封管接頭系列產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐對焊式壓墊密封管接頭系列說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
