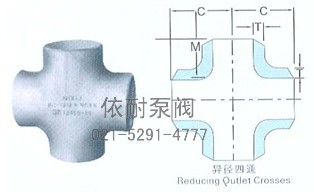

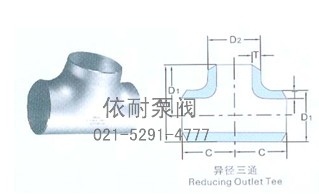

對焊異徑三通，四通
| 公稱通徑 Norminal Pipe Size DN | 端部外徑 Outside diameter at Bevel | 中心至端面 Center to End | 公稱通徑 Norminal Pipe Size DN | 端部外徑 Outside diameter at Bevel | 中心至端面 Center to End | ||||||||||
| D1 | D2 | C | M | D1 | D2 | C | M | ||||||||
| A系列SeriesA | B系列 SeriesB | A系列SeriesA | B系列 SeriesB | A系列 SeriesA | B系列 SeriesB | A系列SeriesA | B系列 SeriesB | ||||||||
| 20*15 | 26.9 | 25 | 21.3 | 18 | 29 | 29 | 100*90 100*80 100*64 100*50 100*40 | 114.3 114.3 114.3 114.3 114.3 | — 108 108 108 108 | 101.6 88.9 76.1（73） 60.3 48.3 | — 89 76 57 45 | 105 105 105 105 105 | 102 98 95 89 86 | ||
| 25*20 25*15 | 33.7 33.7 | 32 32 | 26.9 21.3 | 25 18 | 38 38 | 38 38 | 125*100 125*90 125*80 125*65 125*50 | 139.7 139.7 139.7 139.7 139.7 | 133 — 133 133 133 | 114.3 101.6 88.9 76.1（73） 60.3 | 108 — 89 76 57 | 124 124 124 124 124 | 117 114 111 108 105 | ||
| 32*25 32*20 32*15 | 42.4 42.4 42.4 | 38 38 38 | 33.7 26.9 21.3 | 32 25 18 | 48 48 48 | 48 48 48 | 150*125 150*100 150*90 150*80 150*65 | 168.3 168.3 168.3 168.3 168.3 | 159 159 — 159 159 | 139.7 114.3 101.6 88.9 76.1（73） | 133 108 — 89 76 | 143 143 143 143 143 | 137 130 127 124 121 | ||
| 40*32 40*25 40*20 40*15 | 48.3 48.3 48.3 48.3 | 45 45 45 45 | 42.4 33.7 26.9 21.3 | 38 32 25 18 | 57 57 57 57 | 57 57 57 57 | 200*150 200*125 200*100 200*90 | 219.1 219.1 219.1 219.1 | 219 219 219 219 | 168.3 139.7 114.3 101.6 | 159 133 108 — | 178 178 178 178 | 168 162 156 152 | ||
| 50*40 50*32 50*25 50*20 | 60.3 60.3 60.3 60.3 | 57 57 57 57 | 48.3 42.4 33.7 26.9 | 45 38 32 25 | 64 64 64 64 | 60 57 51 44 | 250*200 250*150 250*125 250*100 | 273.0 273.0 273.0 273.0 | 273 273 273 273 | 219.1 168.3 139.7 114.3 | 219 159 133 108 | 216 216 216 216 | 208 194 191 184 | ||
| 65*50 65*40 65*32 65*25 | 76.1（73） 76.1（73） 76.1（73） 76.1（73） | 76 76 76 76 | 60.3 48.3 42.4 33.7 | 57 45 38 32 | 76 76 76 76 | 70 67 64 57 | 300*250 300*200 300*150 | 323.9 323.9 323.9 | 325 325 325 | 273.0 219.1 168.3 | 273 219 159 | 254 254 254 | 241 229 219 | ||
| 80*65 80*50 80*40 80*32 | 88.9 88.9 88.9 88.9 | 89 89 89 89 | 76.1（73） 60.3 48.3 42.4 | 76 57 45 38 | 86 86 86 86 | 83 76 73 70 | |||||||||
| 90*80 90*65 90*50 90*40 | 101.6 101.6 101.6 101.6 | — — — — | 88.9 76.1（73） 60.3 48.3 | — — — — | 95 95 95 95 | 92 89 83 79 | |||||||||
訂購注意事項：
對焊異徑三通，四通產(chǎn)品電子樣本所涵蓋的參數(shù)表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐對焊異徑三通，四通說明書的一部分，供選型參考之用，詳細產(chǎn)品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
