內螺紋接頭、外螺紋接頭

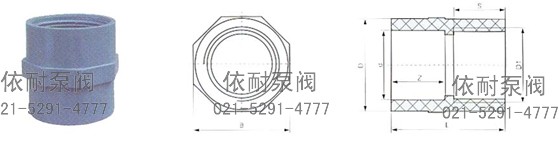

RPP、PVDF、PPH、ABS、UPVC、CPVC 內螺紋接頭/Female adapter
| 公稱通徑 DN(mm) Nominal diameter | 外形尺寸External dimensions | ||||||
| D | d | Z | D1 | B | L | S | |
| 15 | 28 | 20 | 16 | 1/2” | 28 | 34 | 16 |
| 20 | 33 | 25 | 20 | 3/4” | 34 | 40 | 18 |
| 25 | 40 | 32 | 22 | 1” | 41 | 47 | 21 |
| 32 | 50 | 40 | 27 | 1-1/4” | 50 | 54 | 24 |
| 40 | 61 | 50 | 31 | 1-1/2” | 65 | 62 | 27 |
| 50 | 75 | 63 | 38 | 2” | 75 | 69 | 27 |

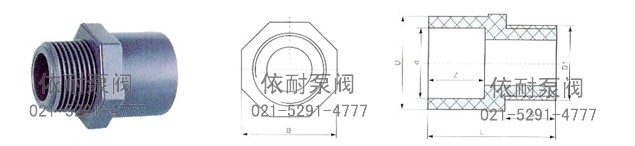

RPP、PVDF、PPH、ABS、UPVC、CPVC外螺紋接頭/Male coupling
| 公稱通徑 DN(mm) Nominal diameter | 外形尺寸External dimensions | ||||||
| D | d | Z | D1 | B | L | S | |
| 15 | 28 | 20 | 16 | 1/2” | 28 | 42 | 16 |
| 20 | 33 | 25 | 20 | 3/4” | 34 | 45 | 18 |
| 25 | 40 | 32 | 22 | 1” | 41 | 50 | 21 |
| 32 | 50 | 40 | 27 | 1-1/4” | 50 | 60 | 24 |
| 40 | 61 | 50 | 31 | 1-1/2” | 65 | 67 | 27 |
| 50 | 75 | 63 | 38 | 2” | 75 | 75 | 27 |
訂購注意事項：
內螺紋接頭、外螺紋接頭產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐內螺紋接頭、外螺紋接頭說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
