配件與附件 >管接頭 > SME聚四氟乙烯彎頭

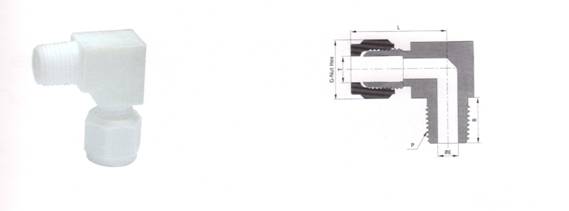

SME聚四氟乙烯彎頭
| T-Tube O.D | PT-NPT Pipe Size (in) | Basic Ordering Number | E Minimum Opening | L | G | B |
| 3 3 | 1/8 1/4 | -SME-03-01 -SME-03-02 | 2 2 | 30 30 | 14 14 | 10 13 |
| 4 4 | 1/8 1/4 | -SME-04-01 -SME-04-02 | 2 2 | 30 30 | 14 14 | 10 13 |
| 6 6 6 6 | 1/8 1/4 3/8 1/2 | -SME-06-01 -SME-06-02 -SME-06-03 -SME-06-04 | 4.5 4.5 4.5 4.5 | 33 33 37 39 | 17 17 17 17 | 10 13 14 17 |
| 8 8 8 8 | 1/8 1/4 3/8 1/2 | -SME-08-01 -SME-08-02 -SME-08-03 -SME-08-04 | 4.5 6 6 6 | 33 33 39 40 | 17 17 17 17 | 10 13 14 17 |
| 10 10 10 10 | 1/8 1/4 3/8 1/2 | -SME-10-01 -SME-10-02 -SME-10-03 -SME-10-04 | 4.5 6 7.5 7.5 | 39 39 39 40 | 19 19 19 19 | 10 13 14 17 |
| 12 12 12 12 | 1/8 1/4 3/8 1/2 | -SME-12-01 -SME-12-02 -SME-12-03 -SME-12-04 | 4.5 6 9.5 9.5 | 42 42 42 42 | 22 22 22 22 | 10 13 14 17 |
| 英 制 | ||||||
| 1/8 | 1/8 | -SME-1-01 | 2 | 30 | 14 | 10 |
| 1/4 1/4 | 1/8 1/4 | -SME-2-01 -SME-2-02 | 2 4.5 | 30 30 | 17 17 | 10 13 |
| 3/8 3/8 3/8 | 1/8 1/4 3/8 | -SME-3-01 -SME-3-02 -SME-3-03 | 2 4.5 6 | 39 39 39 | 19 19 19 | 10 13 14 |
| 1/2 1/2 1/2 | 1/4 3/8 1/2 | -SME-4-02 -SME-4-03 -SME-4-04 | 4.5 7.5 9.5 | 42 42 42 | 22 22 22 | 13 14 17 |
訂購注意事項：
SME聚四氟乙烯彎頭產(chǎn)品電子樣本所涵蓋的參數(shù)表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐SME聚四氟乙烯彎頭說明書的一部分，供選型參考之用，詳細產(chǎn)品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
