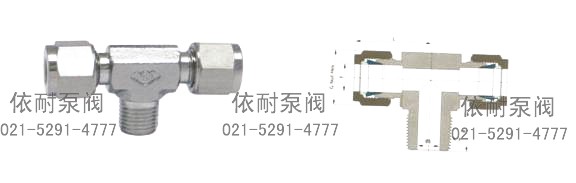

TMB卡套式三通
| T-Tube O.D | PT-NPT Pipe Size (in) | Basic Ordering Number | E Minimum Opening | L | G | B |
| 6 6 | 1/8 1/4 | -TMB-06-01 -TMB-06-02 | 4.5 4.5 | 31 31 | 14 14 | 10 13 |
| 8 8 | 1/8 1/4 | -TMB-08-01 -TMB-08-02 | 4.5 6 | 32 32 | 17 17 | 10 13 |
| 10 10 10 | 1/4 3/8 1/2 | -TMB-10-02 -TMB-10-03 -TMB-10-04 | 6 7.5 7.5 | 35 35 35 | 19 19 19 | 13 14 17 |
| 12 12 12 | 1/4 3/8 1/2 | -TMB-12-02 -TMB-12-03 -TMB-12-04 | 6 7.5 9.5 | 40 40 40 | 22 22 22 | 13 14 17 |
| 英制 | ||||||
| 3/8 3/8 3/8 | 1/4 3/8 1/2 | -TMB-3-02 -TMB-3-03 -TMB-3-04 | 6 7.5 7.5 | 35 35 35 | 19 19 19 | 13 14 17 |
| 1/2 1/2 1/2 | 1/4 3/8 1/2 | -TMB-4-02 -TMB-4-03 -TMB-4-04 | 6 7.5 9.5 | 40 40 40 | 22 22 22 | 13 14 17 |
訂購注意事項：
TMB卡套式三通產(chǎn)品電子樣本所涵蓋的參數(shù)表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐TMB卡套式三通說明書的一部分，供選型參考之用，詳細(xì)產(chǎn)品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
