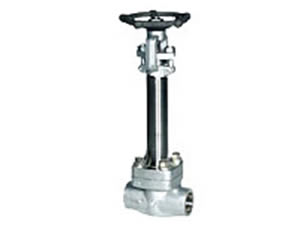

WJ/Z41H/Y鍛鋼波紋管閥門
WJ/Z41H/Y鍛鋼波紋管閥門
WJ/Z41H/Y鍛鋼波紋管閥門 結構圖
結構特點
鍛鋼波紋管閥門有二種閥蓋設計形式。第一種是螺栓式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。
主要零件材料
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type A182 F22 | Type A182 F304(L) | Type A182 F316(L) | ||
| 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閘板 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 4 | 閥桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 波紋管 | 304 | 304(L) | 316(L) | |
| 6 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 填料 | 柔性石墨 | PTFE | ||
| 8 | 吊緊螺栓/螺母 | A193 B8/A 194 2H | A193 B8/A 194 4 | A193 B8/A194 8 | A193 B8/A194 8M |
| 9 | 填料壓板 | A276 420 | A182 F304 | ||
| 10 | 填料壓板 | A105N | A182 F304 | ||
| 11 | 閥桿螺母 | A276 420 | |||
| 12 | 手輪 | A197 A182 F304 | |||
| 13 | 加長套 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 14 | 下拖板 | A182 F304 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 15 | 上拖板 | A182 F304 | A182 F304 | A182 F304(L) | A182 F316(L) |
| 16 | 螺釘 | A276 420 | A182 F304 | ||
| 17 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
主要外形尺寸
| NPS | 縮徑 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 |
| 全徑 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | ||
| L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 | |
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | |
| H（開） | 220 | 220 | 225 | 244 | 321 | 321 | 347 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |
| 重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
| 焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 | |
訂購注意事項：
WJ/Z41H/Y鍛鋼波紋管閥門產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐WJ/Z41H/Y鍛鋼波紋管閥門說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
