J44W銅角式截止閥
銅角式截止閥

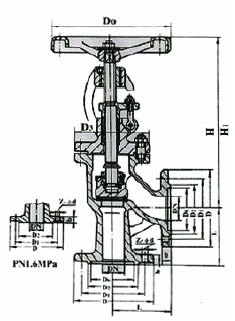

銅角式截止閥 外形尺寸圖
主要性能規范
型號 |
公稱壓力PN(MPa) | 試驗壓力PS(MPa) | 工作溫 度℃ |
工作壓力PN(MPa) | 適用介質 | |
| 殼體 | 密封 | |||||
| J44W-16T | 1.6 | 1.6 | 2.4 | ≤120 | 1.6 | 水、蒸汽、油 |
| J44W-40T | 4.0 | 4.0 | 6.0 | ≤120 | 4.0 | |
主要零部件材料
零件名稱 |
閥體、閥蓋 | 閥 桿 | 閥桿螺母 | 填 料 |
| J44W-16T | 銅 | 不銹鋼 | 青銅 | 夾銅絲石墨 石棉盤根 |
| J44W-40T | 銅 | 鉻鋼 |
主要連接尺寸及質量
型號 |
公稱通徑 DN（㎜） |
尺寸㎜ | 重量 （㎏） |
||||||||||
| L | D | D1 | D2 | D6 | b | Z-фd | D3 | H | H1 | Do | |||
| J44W-16T | 50 | 115 | 165 | 125 | 99 | - | 20 | 4-ф18 | - | 350 | 380 | 240 | 21.5 |
| 80 | 155 | 200 | 160 | 132 | - | 20 | 8-ф18 | - | 412 | 444 | 280 | 32 | |
| J44W-40T | 32 | 135 | 100 | 78 | 66 | 18 | 4-ф18 | 120 | 280 | 308 | 160 | 11.5 | |
| 40 | 140 | 110 | 85 | 76 | 18 | 4-ф18 | 135 | 330 | 354 | 200 | 15.5 | ||
| 115 | 160 | 125 | 100 | 88 | 20 | 4-ф18 | 150 | 350 | 380 | 240 | 21.5 | ||
訂購注意事項：
J44W銅角式截止閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐J44W銅角式截止閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
