美標ANSI凸面法蘭尺寸
標準
DN600, 小壓力等級Class 150, 300, 600的閥門的標準凸面法蘭符合ANSI B16.5標準。DN750以上，壓力等級為Class 150, 300, 600采用符合MSS-SP-44鋼管線法蘭。如果需要API-605法蘭，請向我們咨詢。
表面和光澤度

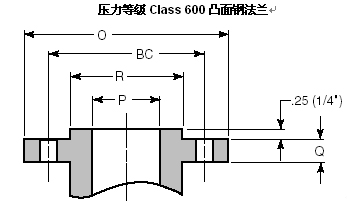

壓力等級Class 600法蘭閥門通常配置1/4英寸凸面(1/4英寸并不包括在法蘭厚度“Q”內)。凸面的標準光潔度是有鋸齒的或是螺旋形，或是同心形，具有125-200 RA表面光潔度。
| 壓力等級Class 150凸面鋼法蘭 | ||||||||||
| 管道公稱 通徑 Nominal Pipe Size | 法蘭外徑 “Q” Outside Diameter of Flange “O” | 螺栓圓周 直徑 “BC” Diameter of Bolt Circle “BC” | 凸面直徑 “R” Diameter of Raised Face “R” | 閥門 端口 “P” Valve Port “P” | 法蘭厚度 “Q” Thick. of Flange “Q” | 螺栓孔 直徑 Diameter of Bolt Holes | 螺栓 數量 Number of Bolts | 螺栓直徑 Diameter of Bolts | ||
| 1/2 3/4 1 11/4 11/2 | 3.50 3.88 4.25 4.62 5.00 | 2.38 2.75 3.12 3.50 3.88 | 1.38 1.69 2.00 2.50 2.88 | 0.50 0.75 1.00 1.25 1.50 | 0.44 0.50 0.56 0.62 0.69 | 0.62 0.62 0.62 0.62 0.62 | 4 4 4 4 4 | 1/2 1/2 1/2 1/2 1/2 | ||
| 2 21/2 3 31/2 4 | 6.00 7.00 7.50 8.50 9.00 | 4.75 5.50 6.00 7.00 7.50 | 3.62 4.12 5.00 5.50 6.19 | 2.00 2.50 3.00 3.50 4.00 | 0.75 0.88 0.94 0.94 0.94 | 0.75 0.75 0.75 0.75 0.75 | 4 4 4 8 8 | 5/8 5/8 5/8 5/8 5/8 | ||
| 5 6 8 10 12 | 10.00 11.00 13.50 16.00 19.00 | 8.50 9.50 11.75 14.25 17.00 | 7.31 8.50 10.62 12.75 15.00 | 5.00 6.00 8.00 10.00 12.00 | 0.94 1.00 1.12 1.19 1.25 | 0.88 0.88 0.88 1.00 1.00 | 8 8 8 12 12 | 3/4 3/4 3/4 7/8 7/8 | ||
| 14 16 18 20 24 | 21.00 23.50 25.00 27.50 32.00 | 18.75 21.25 22.75 25.00 29.50 | 16.25 18.50 21.00 23.00 27.25 | 13.25 15.25 17.25 19.25 23.25 | 1.38 1.44 1.56 1.69 1.88 | 1.12 1.12 1.25 1.25 1.38 | 12 16 16 20 20 | 1 1 11/8 11/8 11/4 | ||
| 30 36 | 38.75 46.00 | 36.00 42.75 | 33.75 40.25 | 29.25 35.00 | 2.94 3.56 | 1.38 1.62 | 28 32 | 11/4 11/2 | ||
| 壓力等級Class 300凸面鋼法蘭 | ||||||||||
| 管道公稱 通徑 Nominal Pipe Size | 法蘭外徑 “Q” Outside Diameter of Flange “O” | 螺栓圓周 直徑 “BC” Diameter of Bolt Circle “BC” | 凸面直徑 “R” Diameter of Raised Face “R” | 閥門 端口 “P” Valve Port “P” | 法蘭厚度 “Q” Thick. of Flange “Q” | 螺栓孔 直徑 Diameter of Bolt Holes | 螺栓 數量 Number of Bolts | 螺栓直徑 Diameter of Bolts | ||
| 1/2 3/4 1 11/4 11/2 | 3.75 4.62 4.88 5.25 6.12 | 2.62 3.25 3.50 3.88 4.50 | 1.38 1.69 2.00 2.50 2.88 | 0.50 0.75 1.00 1.25 1.50 | 0.56 0.62 0.69 0.75 0.81 | 0.62 0.75 0.75 0.75 0.88 | 4 4 4 4 4 | 1/2 5/8 5/8 5/8 3/4 | ||
| 2 21/2 3 31/2 4 | 6.50 7.50 8.25 9.00 10.00 | 5.00 5.88 6.62 7.25 7.88 | 3.62 4.12 5.00 5.50 6.19 | 2.00 2.50 3.00 3.50 4.00 | 0.88 1.00 1.12 1.19 1.25 | 0.75 0.88 0.88 0.88 0.88 | 8 8 8 8 8 | 5/8 3/4 3/4 3/4 3/4 | ||
| 5 6 8 10 12 | 11.00 12.50 15.00 17.50 20.50 | 9.25 10.62 13.00 15.25 17.75 | 7.31 8.50 10.62 12.75 15.00 | 5.00 6.00 8.00 10.00 12.00 | 1.38 1.44 1.62 1.88 2.00 | 0.88 0.88 1.00 1.12 1.25 | 8 12 12 16 16 | 3/4 3/4 7/8 1 11/8 | ||
| 14 16 18 20 24 | 23.00 25.50 28.00 30.50 26.00 | 20.25 22.50 24.75 27.00 32.00 | 16.25 18.50 21.00 23.00 27.25 | 13.25 15.25 17.00 19.00 23.00 | 2.12 2.25 2.38 2.50 2.75 | 1.25 1.38 1.38 1.38 1.62 | 20 20 24 24 24 | 11/8 11/4 11/4 11/4 11/2 | ||
| 30 36 | 43.00 50.00 | 39.25 46.00 | 33.75 40.25 | 29.25 34.50 | 3.62 4.12 | 1.88 2.12 | 28 32 | 13/4 2 | ||
壓力等級Class 600凸面鋼法蘭
| 管道公稱 通徑 Nominal Pipe Size | 法蘭外徑 “Q” Outside Diameter of Flange “O” | 螺栓圓周 直徑 “BC” Diameter of Bolt Circle “BC” | 凸面直徑 “R” Diameter of Raised Face “R” | 閥門 端口 “P” Valve Port “P” | 法蘭厚度 “Q” Thick. of Flange “Q” | 螺栓孔 直徑 Diameter of Bolt Holes | 螺栓 數量 Number of Bolts | 螺栓直徑 Diameter of Bolts | |
| 1/2 3/4 1 11/4 11/2 | 3.75 4.62 4.88 5.25 6.12 | 2.62 3.25 3.50 3.88 4.50 | 1.38 1.69 2.00 2.50 2.88 | 0.50 0.75 1.00 1.25 1.50 | 0.56 0.62 0.69 0.81 0.88 | 0.62 0.75 0.75 0.75 0.88 | 4 4 4 4 4 | 1/2 5/8 5/8 5/8 3/4 | |
| 2 21/2 3 31/2 4 | 6.50 7.50 8.25 9.00 10.75 | 5.00 5.88 6.62 7.25 8.50 | 3.62 4.12 5.00 5.50 6.19 | 2.00 2.50 3.00 3.50 4.00 | 1.00 1.12 1.25 1.38 1.50 | 0.75 0.88 0.88 1.00 1.00 | 8 8 8 8 8 | 5/8 3/4 3/4 7/8 7/8 | |
| 5 6 8 10 12 | 13.00 14.00 16.50 20.00 22.00 | 10.50 11.50 13.75 17.00 19.25 | 7.31 8.50 10.62 12.75 15.00 | 5.00 6.00 7.88 9.75 11.75 | 1.75 1.88 2.19 2.50 2.62 | 1.12 1.12 1.25 1.38 1.38 | 8 12 12 20 20 | 1 1 11/8 11/4 11/4 | |
| 14 16 18 20 24 | 23.75 27.00 29.25 32.00 37.00 | 20.75 23.75 25.75 28.50 33.00 | 16.25 18.50 21.00 23.00 27.25 | 12.88 14.75 16.50 18.25 22.00 | 12.88 14.75 16.50 18.25 22.00 | 1.50 1.62 1.75 1.75 2.00 | 20 20 20 24 24 | 13/8 11/2 15/8 15/8 15/8 | |
| 30 36 | 44.50 51.75 | 40.25 47.00 | 33.75 40.25 | 27.37 32.87 | 4.50 4.88 | 2.12 2.62 | 28 28 | 2 21/2 | |
壓力等級Class 900凸面鋼法蘭
| 管道公稱 通徑 Nominal Pipe Size | 法蘭外徑 “Q” Outside Diameter of Flange “O” | 螺栓圓周 直徑 “BC” Diameter of Bolt Circle “BC” | 凸面直徑 “R” Diameter of Raised Face “R” | 閥門 端口 “P” Valve Port “P” | 法蘭厚度 “Q” Thick. of Flange “Q” | 螺栓孔 直徑 Diameter of Bolt Holes | 螺栓 數量 Number of Bolts | 螺栓直徑 Diameter of Bolts |
| 1/2 3/4 1 11/4 11/2 2 21/2 3 31/2 | 采用壓力等級Class 1500閥門 USE CLASS 1500 VALVES | |||||||
| 3 4 5 6 8 | 9.5 11.50 13.75 15.00 18.50 | 7.5 9.25 11.00 12.50 15.50 | 5.00 6.19 7.31 8.50 10.62 | 2.88 3.88 4.75 5.75 7.50 | 1.50 1.75 2.00 2.19 2.50 | 1.00 1.25 1.38 1.25 1.50 | 8 8 8 12 12 | 7/8 11/8 11/4 11/8 13/8 |
| 10 12 14 16 18 | 21.50 24.00 25.25 27.75 31.00 | 18.50 21.00 22.00 24.25 27.00 | 12.75 15.00 16.25 18.50 21.00 | 9.38 11.12 12.25 14.00 15.75 | 2.75 3.12 3.38 3.50 4.00 | 1.50 1.50 1.62 1.75 2.00 | 16 20 20 20 20 | 13/8 13/8 11/2 15/8 17/8 |
| 20 24 | 33.75 41.00 | 29.50 35.50 | 23.00 27.25 | 17.50 21.00 | 4.25 5.50 | 2.12 2.62 | 20 20 | 2 21/2 |
壓力等級Class 1500凸面鋼法蘭
| 管道公稱 通徑 Nominal Pipe Size | 法蘭外徑 “Q” Outside Diameter of Flange “O” | 螺栓圓周 直徑 “BC” Diameter of Bolt Circle “BC” | 凸面直徑 “R” Diameter of Raised Face “R” | 閥門 端口 “P” Valve Port “P” | 法蘭厚度 “Q” Thick. of Flange “Q” | 螺栓孔 直徑 Diameter of Bolt Holes | 螺栓 數量 Number of Bolts | 螺栓直徑 Diameter of Bolts |
| 1/2 3/4 1 11/4 11/2 | 4.75 5.12 5.88 6.25 7.00 | 3.25 3.50 4.00 4.38 4.88 | 1.38 1.69 2.00 2.50 2.88 | 0.50 0.56 0.88 1.12 1.38 | 0.88 1.00 1.12 1.12 1.25 | 0.88 0.88 1.00 1.00 1.12 | 4 4 4 4 4 | 3/4 3/4 7/8 7/8 1 |
| 2 21/2 3 4 5 | 8.50 9.62 10.50 12.25 14.75 | 6.50 7.50 8.00 9.50 11.50 | 3.62 4.12 5.00 6.19 7.31 | 1.88 2.25 2.75 3.62 4.38 | 1.50 1.62 1.88 2.12 2.88 | 1.00 1.12 1.25 1.38 1.62 | 8 8 8 8 8 | 7/8 1 11/8 11/4 11/2 |
| 6 8 10 12 14 | 15.50 19.00 23.00 26.50 29.50 | 12.50 15.50 19.00 22.50 25.00 | 8.50 10.62 12.75 15.00 16.25 | 5.38 7.00 8.75 10.38 11.38 | 3.25 3.62 4.25 4.88 5.25 | 1.50 1.75 2.00 2.12 2.38 | 12 12 12 16 16 | 13/8 15/8 17/8 2 21/4 |
| 16 18 20 24 | 32.50 36.00 38.75 46.00 | 27.75 30.50 32.75 39.00 | 18.50 21.00 23.00 27.25 | 13.00 14.62 16.38 19.62 | 5.75 6.38 7.00 8.00 | 2.62 2.88 3.12 3.62 | 16 16 16 16 | 21/2 23/4 3 31/2 |
