美國標準壓力-溫度額定值
在美國標準中，鋼制閥門的壓力-溫度額定值按ASME / ANSI B16.5a-1992、ASME B16.34-1996的規定；鑄鐵閥門的壓力-溫度額定值按ANSI B16.1-1989 ~ B16.4-1989， ANSI B16.42-1985的規定：青銅閥門的壓力!溫度額定值按ASME / ANSI B16.15a-1992、ASME B16.24-1991的規定。
1. 美國ASME / ANSI

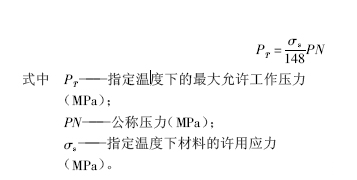

B16.5a-1992中規定了英制單位和米制單位兩種法蘭尺寸系列，同時分別列出了適用了兩種單位制的法蘭壓力溫度額定值。在該標準附錄D中給出了確定英制單位壓力-溫度額定值的方法。以米制單位為例，確定不同材料壓力-溫度額定值的公式為：
式中，數值148是碳鋼材料在常溫下的許用應力值，稱為基準應力系數。公式中的σs受材料溫度特性的變化、材料在不同溫度下許用應力和屈服強度的變化及螺栓載荷變化等諸多因素的影響。σs的取值在ASME / ANSI B16.5a-1992中有具體規定。標準中列入的法蘭材料多達100種，按化學成分和力學性能相近的材料進行了分組。 美國石油學會、日本石油學會、法國石油學會以及BS1560第二部分的法蘭壓力-溫度額定值均按照美國ASME / ANSI B16.5a-1992中的壓力-溫度等級制訂。
2. 美國ANSI B16.42-1985《球墨鑄鐵管法蘭及法蘭管件》標準中規定了CL150和CL300(PN 2.0 MPa和PN 5.0 MPa）球墨鑄鐵法蘭壓力-溫度額定值在標準附錄中又規定了壓力!溫度等級的制訂方法，其基本原理、使用范圍、限制條件及制訂程序與ASME / ANSI B16.5a-1992基本一致。

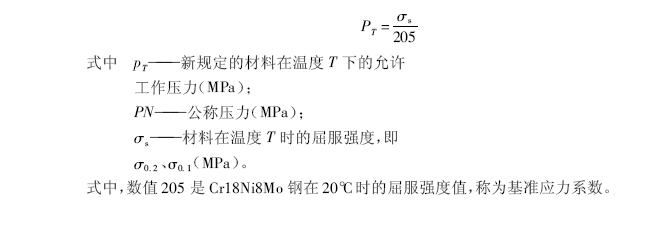

3. 美國ASME B16.34-1996納入了ASME / ANSI B16.5a-1992中法蘭連接閥門的溫度-壓力額定值數據。該標準中法蘭連接閥門的壓力!溫度額定值采用了ASME / ANSI B16.5a-1992的制訂方法。該標準列出了法蘭連接和對焊連接的標準級閥門及對焊連接特殊級閥門的壓力-溫度額定值數據表。標準中所列的閥門材料有100多種，共劃分為27組。 德國標準 德國標準DIN2401-1977第二分冊《管道壓力級、鋼和鑄鐵管道部件的允許工作壓力》是一個比較綜合的壓力-溫度額定值標準。其中，列出了無縫管、焊接管、法蘭、閥門、管件及螺栓在不同材料，不同溫度條件下的允許工作壓力。該標準包括法蘭材料6種、法蘭連接鑄鐵閥門材料4種、鑄鋼5種、鍛鋼5種，這些均為原始材料。鋼材均為碳鋼和低合金鋼，未包括不銹鋼。標準中明確規定，當選用與原始材料不同的其他材料時，其允許工作壓力根據使用材料的強度特性值與標準中規定的原始材料在20℃時的強度值之間的比值進行計算。對于不銹鋼材料的壓力一溫度額定值，ISO/DIS70651《鋼法蘭》中進行了補充說明。確定不銹鋼材料的壓力-溫度額定值公式為：
