真空閥門型號編制方法
JB/T 7673-1995《真空設備"型號編制方法》標準，適用于超高真空閥、高真空閥、低真空閥等。

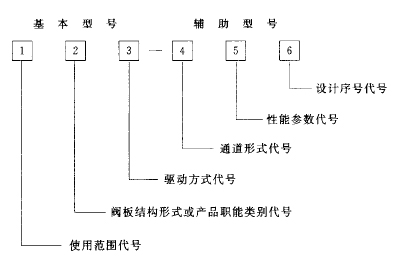

一、 真空閥門型號編制 真空閥門型號由基本型號和輔助型號兩部分組成，中間用短橫線隔開，如圖所示。
真空閥型號的組成及含意
1） 使用范圍代號"用漢語拼音第一個字母的印刷體大寫字母表示，按表1-20的規定。
表1-20使用范圍代號
| 代 號 | 使用范圍 |
| C | 超高真空 |
| G | 高真空 |
| D | 底真空 |
2） 閥板結構形式或產品職能類別代號%用漢語拼音第一或第二個字母的印刷體大寫字母表示，按表1-21的規定。
表1-21閥板結構形式或產品職能類別代號
| 代 號 | 閥板結構形式或產品職能類別 |
| D | 擋板 |
| C | 插板 |
| F | 翻板 |
| M | 隔膜型 |
| I | 蝶型 |
| Z | 錐型 |
| W | 微調閥 |
| Q | 充氣閥 |
3） 驅動方式代號 用漢語拼音第一個字母的印刷體大寫字母表示，按表1-22的規定。手動方式省略本代號。
表1-22驅動方式代號
| 代 號 | 驅動方式 |
| D | 電動 |
| C | 磁動 |
| Q | 氣動 |
| Y | 液動 |
4） 通道形式代號 用漢語拼音第一個字母的印刷體大寫字母表示，按表1-23的規定。
| 代 號 | 產品的通道形式 |
| S | 三通式 |
| J | 直角式 |
5） 性能參數代號 用阿拉伯數字表示公稱通徑，單位為毫米mm。對于帶充氣的閥門，則在性能參數前加印刷體大寫字母Q。
6） 設計序號代號 從第二次設計起用漢語拼音印刷體大寫字母順序表示。
二、 真空閥門型號編制示例
例1氣動、擋板、高真空閥門、直角式、公稱通徑300 mm
GDQ-J300
例2磁動、擋板、低真空閥門、直角式、帶充氣、公稱通徑50 mm
DDC-JQ50
例3手動、蝶型、高真空閥門、公稱通徑50 mm
GI-50
例4微調、低真空閥、最大公稱通徑2 mm、第二次設計
DW-2A
例5手動、擋板、超高真空閥門、直角式、公稱通徑25 mm
CD-J25
例6氣動、插板、超高真空閥門、公稱通徑100 mm
CDQ-100
例7液動、擋板、超高真空閥門、公稱通徑300 mm
CDY-300
