100系列高壓單座氣動調節閥

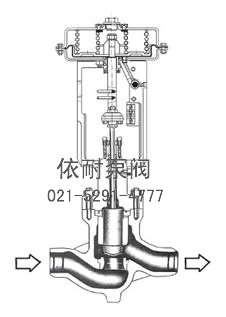

型號：100系列 高壓單座氣動調節閥
概述
100系列高壓單座氣動調節閥是一種頂導向結構的調節控制閥，閥體流體通道呈S 流線型，壓降損失小、流量大、可調節范圍廣、閥芯導向部分的導向面積大、抗振性好，適應于泄漏里要求較高的高壓流體場合。
調節控制閥配用812 型多彈簧氣動薄膜執行機構，簡掩堅固的結構，輸出力大．使用壽命長。
技術參數及性能
公稱通徑mm : 25 , 40 , 50 , 80
壓力等級Class : ANSI 900 , 1500 , 2500
連接型式：法蘭式RF , RJ ，標準按ANSI B16 . 5
焊接式：
嵌接焊SW ( 25 ～50mm )
對接焊BW ( 8Omm )
壓閥型式:螺母壓緊式
填料:石棉編織填料、石墨填料
閥內組件
材料：閥體，閥內組件材料的配套及工作溫度范圍
閥芯型式：單座套筒式柱塞型閥芯等百分比特性（% )
線性特性（L )
執行機構
型式：812 型多彈簧氣動薄膜執行機構
膜片材料：NBR+尼龍夾織物
彈簧范圍Mpa : 0.14～0.273,0.14～0.241
氣源壓力Mpa : 0.39,0.42,0.45,0.50,0.30～0.45
氣源接頭：Rc1 / 4 , 1 / 4NPT
環境溫度℃ ：-40～+80
閥作用型式：氣-開式或氣-關式
附件
定位器，空氣過濾減壓閥，手輪機構，電磁閥，限位開關 閥位傳送器，保位閥等。
附加規格
流量特性檢驗，材料檢驗，無損探傷 低溫檢驗；蒸氣檢查
法蘭背面加工
帶排污栓
雙重填料
禁油禁水處理
禁銅規格，防砂、防塵要求
寒冷地區規格
熱帶地區規格，特殊配管接頭
其它
性能
流量特性：等百分比特性
線性特性
可調范圍：50：1
泄漏量:≤額定Cv 值的0.01 %
符合標準ANSI B16.104Ⅳ級帶定位器‘1 %
回差：帶定位器≤ 1 %
線性：帶定位器≤ ±1 %
訂購注意事項：
100系列高壓單座氣動調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐100系列高壓單座氣動調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
