100系列高壓籠式氣動調節閥

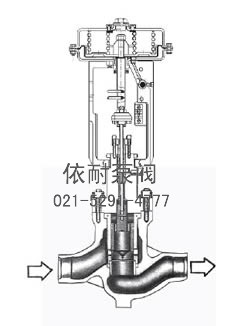

型號：100系列 高壓籠式氣動調節閥
概述
100系列高壓籠式氣動調節閥是一種壓力平衡式的調節控制閥，閥體流體通道呈S 流線型，壓降損失小，流量大，可調范圍廣。該閥廣泛適用于要求動態穩定性好、噪音低、空化腐蝕小的高壓降場合。
調節控制閥配用812 型多彈簧氣動薄膜執行機構，簡捷堅固的結構，輸出力大，使用壽命長。
技術參數及性能
閥體
公稱通徑mm : 40 , 50 , 80 , 100，150 , 200
壓力等級Class : ANSI 900，1500 , 2000
連接型式：法蘭式RF , RJ
標準按ANSI B16.5
焊接式
嵌接焊WS ( 40-80mm )
對接焊BW ( 80-20Omm )
上閥蓋
壓蓋型式：螺母壓緊式
填料：石棉編織填料
石墨填料
閥內組件
閥芯型式：壓力平衡式結構
等百分比特性（% )
線性特性（L )
材料：閥體，閥內組件材料的配套工作溫度范圍
執行機構型式：812 型多彈黃氣動薄膜執行機構
膜片材料：NBR+尼龍夾織物
彈簧范圍Mpa : 0.15～0.275,0.14～0.241
0.14～0.243,0.214～0.30
氣源壓力Mpa : 0.39,0.42,0.43,0.44,0.45,0.50
氣源接頭：Rc1 / 4 , 1/ 4NPT
環境溫度℃ ：-40～+80
閥作用型式：氣-開式或氣-關式
附件
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，保位閥等．
附加規格
流量特性檢驗，材料檢驗，無損探傷，蒸氣檢查 低溫檢驗；
法蘭背面加工
帶排污栓
雙重填料
禁油禁水處理
禁銅規格
防砂、防塵要求
寒冷地區規格
熱帶地區規格
特殊配管接頭
其它
性能
可調范圍：50:1
泄漏量：≤ 額定Cv 值的0.1 %
符合標準ANSI B16.104 Ⅲ級
回差：帶定位器≤ 1 %
線性：帶定位器≤±1 %
訂購注意事項：
100系列高壓籠式氣動調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐100系列高壓籠式氣動調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
