117-CL1型先導式籠式氣動調節閥

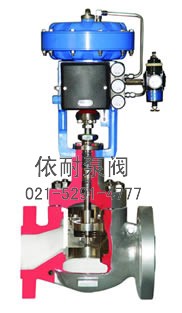

型號：117-CL1型 先導式籠式氣動調節閥
主要技術參數和性能指標
型式：直通雙座鑄造球型閥
公稱通徑mm : 40 , 50 , 65 , 80 , 100. 150
200 , 250 , 300，( 350 一500 )
公稱壓力Mpa : 1.6 , 4.0 , 6.3
壓力等級Class : ANSl 150，300 600
連接型式：法蘭式FF , RF , RJ , FM 凹面
標準按ANSI B16.5
HG20592, JB/T79 , 1 JB/T79.2
焊接式 嵌接焊SW ( 4O,50mm ) 對接焊BW ( 65～300mm ) 注：最公稱通徑（350～500mm ）可根據用戶需要生產。
上閥蓋
壓蓋型式：螺母壓緊式。
填料：聚四氟乙稀V 型填料，石墨石棉填料，聚四氟乙烯石棉填料，柔性曰帛填料。（填料的工作溫度、壓差范圍．閥內組件
閥芯型式：壓力平衡閥芯
金屬閥座，
等百分比特性（% ) ，線性特性（L ) 軟閥座
等百分比特性（% ) ，線性特性（L ) 工作范圍：軟閥座的工作溫度和壓差范圍參見圖3
司太利堆焊的工作溫度和壓差范圍
材料：閥體，閥內組件材料的配套和工作溫度范圍
執行機構
型式：812 型多彈簧氣動薄膜執行機構
膜片材料：NBR+尼龍夾織物
彈簧范圍Mpa :
0.075～0.138, 0.07～0121,
0.07～0.137,0.07～O.15,
0.15～0.275,0.14～0.241
0.14～0.273 , 0.17～0.328 ,
0.20～0.392 , 0.14～0.30
O,15～0.30，0.02～O.10
O,04～O.12 ,O.08～O.24
氣源壓力Mpa :
0.25, 0.30,0.35,0.12,0.14,0.26,0.28
氣源接頭：Rc1/4, 1/4NPT, Rc3/8
環境溫度℃ ：一40～+80
閥作用型式；
氣-開式或氣-關式．
附件
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，保位閥等。
附加規格
流量特性檢驗，材料檢驗，無損探傷，蒸汽檢查，低溫檢驗。
法蘭背面加工
帶排污栓
雙重填料
禁油禁水處理
禁銅規格
防砂、防塵要求
寒冷地區規格
熱帶地區規格
特殊配管接頭
其它
性能
流量特性：高容量套筒流星特性
訂購注意事項：
117-CL1型先導式籠式氣動調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐117-CL1型先導式籠式氣動調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
