CV3000-HA(B)V文丘里角型氣動調節閥

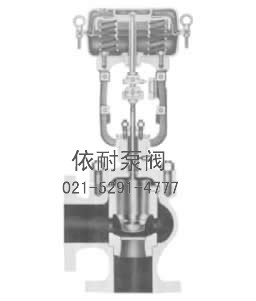

型號：CV3000-HA(B)V 文丘里角型氣動調節閥
結構特點和應用范圍
CV3000-HA(B)V文丘里角型氣動調節閥閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣。適用于控制含有顆粒的流體和泥漿、粘性或閃蒸流體。調節控制閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。 本產品符合GB/T4213-92。
主要技術參數和性能指標
閥體
閥體型式 角型單座鑄造球形閥
公稱通徑 25、40、50、65、80、100、125、150mm
公稱壓力
ANSI: 125、150、300、600Lb
JIS: 10、16、20、30、40K
PN: 1.6、4.0、6.4MPa
連接型式
法蘭連接：FF、RF、RJ、LG
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB/79-59等
焊接連接：嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
閥體材料
鑄鋼（ZG230-450）
鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋
常溫型（P）：-17～+230℃
伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）：-100～-45℃
伸長Ⅲ型（EⅢ）：-196～-100℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式 單座柱塞型閥芯
材料 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行機構
型式 ZHA(B)多彈簧薄膜執行機構
膜片材料 丁睛橡膠夾尼龍布
彈簧范圍 20～100、80～240kPa
供氣壓力 140～400kPa
氣源接口 Rc 1 /4
環境溫度 -30～+70℃
閥作用型式
氣—關式或氣—開式
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
泄漏量 小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
回差
帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差
帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料時
可調范圍 50：1
訂購注意事項：
CV3000-HA(B)V文丘里角型氣動調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐CV3000-HA(B)V文丘里角型氣動調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
