CV3000-HTSW波紋管密封單座氣動調節閥

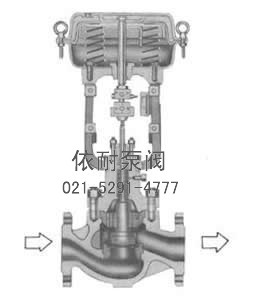

型號：CV3000-HTSW 波紋管密封單座氣動調節閥
結構特點和應用范圍
CV3000-HTSW波紋管密封單座氣動調節閥是一種頂導向結構的調節控制閥。閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調范圍廣。上閥蓋采用波紋管密封結構，可徹底消除工藝介質從閥桿運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由于波紋管元件本身變形性和卓著的抗老化性，這種調節控制閥完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管——填料雙重密封結構，安全可靠性更好。因此，它在劇毒、強腐蝕性、放射性等稀有特殊介質的自動控制系統中得到廣泛應用。 閥芯導向面積大，抗振性好，配用多彈簧式薄膜執行機構，其結構緊湊，輸出力大。
主要技術參數和性能指標
閥體
閥體型式 直通單座鑄造球形閥
公稱通徑 40、50、65、80、100、150、200mm
公稱壓力
ANSI: 125、150、300Lb
JIS: 10、16、20K
PN: 1.6、4.0MPa
連接型式
法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB/79-59等
焊接連接：嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
閥體材料
鑄鋼（ZG230-450）鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上 閥 蓋
常溫型（P）：-17～+230℃
伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸長Ⅱ型（EⅡ）：-100～-45℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式 單座柱塞型閥芯
組件材料 WCB、不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
波紋管材料 1Cr18Ni9Ti
執行機構
型式 ZHA(B)多彈簧薄膜執行機構
膜片材料 丁睛橡膠夾尼龍布
彈簧范圍 20～100、40～120、80～240KPa
供氣壓力 140～400kPa
氣源接口 Rc 1/4
環境溫度 -30～+70℃
閥作用型式
氣—關式或氣—開式
附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
泄 漏 量
金屬閥座：小于閥額定容量的0.5%，符合ANSI B16.104-1976Ⅱ級
軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
回差
帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差
帶定位器：小于全行程的±3%
不帶定位器：小于全行程的±11%
注：采用標準的V型聚四氟乙烯填料時
可調范圍 50：1
訂購注意事項：
CV3000-HTSW波紋管密封單座氣動調節閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐CV3000-HTSW波紋管密封單座氣動調節閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
