閥門 > 氣動閥門 > D672X對夾式單偏心軟密封氣動蝶閥
D672X對夾式單偏心軟密封氣動蝶閥
型號：D672X 對夾式單偏心軟密封氣動蝶閥

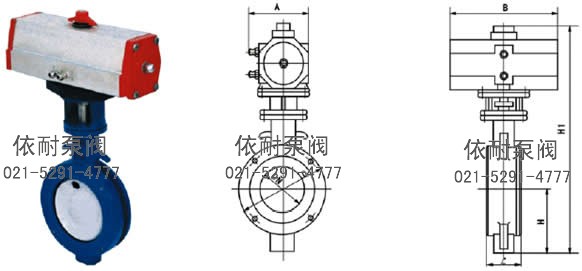

主要外形連接尺寸
| DN | L | H | H1 | A | B | D | ||
| 0.6 MPa | 1.0 MPa | 1.6 MPa | ||||||
| 50 | 43 | 77 | 625 | 180 | 200 | 88 | 99 | 99 |
| 65 | 46 | 85 | 625 | 180 | 200 | 108 | 118 | 118 |
| 80 | 46 | 95 | 645 | 180 | 200 | 124 | 132 | 132 |
| 100 | 52 | 105 | 675 | 180 | 200 | 144 | 156 | 156 |
| 125 | 56 | 129 | 715 | 180 | 200 | 174 | 184 | 184 |
| 150 | 56 | 132 | 800 | 270 | 280 | 199 | 211 | 211 |
| 200 | 60 | 165 | 850 | 270 | 280 | 254 | 266 | 266 |
| 250 | 68 | 197 | 925 | 270 | 280 | 309 | 319 | 319 |
| 300 | 78 | 234 | 1035 | 380 | 420 | 363 | 370 | 370 |
| 350 | 78 | 283 | 1070 | 380 | 420 | 413 | 429 | 429 |
| 400 | 102 | 325 | 1190 | 450 | 470 | 463 | 480 | 480 |
| 450 | 114 | 369 | 1250 | 480 | 490 | 518 | 530 | 548 |
| 500 | 127 | 404 | 1290 | 480 | 490 | 568 | 582 | 609 |
| 600 | 154 | 470 | 1455 | 480 | 490 | 667 | 682 | 720 |
| 700 | 465 | 503 | 1585 | 640 | 660 | 772 | 794 | 794 |
| 800 | 190 | 571 | 1700 | 640 | 660 | 878 | 901 | 901 |
| 900 | 203 | 621 | 1865 | 750 | 860 | 978 | 1001 | 1001 |
| 1000 | 216 | 702 | 2015 | 850 | 900 | 1078 | 1112 | 1112 |
| 1200 | 254 | 818 | 2250 | 850 | 900 | 1295 | 1328 | 1328 |
訂購注意事項：
D672X對夾式單偏心軟密封氣動蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐D672X對夾式單偏心軟密封氣動蝶閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
