DGT型氣動蝶閥

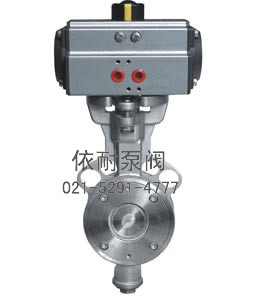

型號：DGT  氣動蝶閥
型號：DGT  氣動蝶閥

概述

DGT型氣動蝶閥，是在引進國外先進技術的基礎上進行特殊設計，精心制造的產品。蝶閥配行程限位開關、電磁閥、 三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。采用智能控制與定位時，與國產電氣閥門定位器配套，輸入4- 20mADC信號及0.4-0.7MPa氣源即可實現智能控制，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內 轉動90℃，可以實現全開——全閉的動作。該產品按其密封性能分為金屬密封與軟密封。具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便， 適應性強等優點。可廣泛應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中作遠距離集中控制或就地控制。

主要技術參數和性能指標

閥體
公稱通徑：15~1000mm 公稱壓力：PN1.6MPa
連接形式：法蘭式按JB78-59 JB79-59
材 料：WCB，HT200 ZG25I ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，CF8，CF8M襯四氟乙烯，
溫度范圍：常溫-20℃~+200℃
中溫+200℃～＋450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉編織填料，柔性石墨。
閥內組件
閥芯型式：閥板
流量特性：直線性或等百分比持性
材 料：1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
閥座材料：聚四氟乙烯（PTFE），橡膠，金屬閥座
閥桿材料：不銹鋼，襯四氟乙烯， 可調比：100：1
執行機構
氣缸形式：單缸式或雙缸式 氣缸工作壓力：0.4~0.7MPa 氣缸開關時 間：雙作用式1~5秒
氣缸空氣耗量：1~131L 電磁閥電源：220VAC，24VDC

規格與技術參數

公稱通徑DN 50 65 80 100 15 10 200 250 300 350 400 450 500 600 700 800 900 1000
流量系數（Kv） 110 180 232 368 55 75 1240 2025 2712 3875 5038 6330 7755 11886 15375 19380 25695 31365
動作范圍 0－90°
允許壓差ΔP 小于公稱壓力（1.6MPa）
泄漏量 按GB/T4213-92，kV值的10-4
基本誤差 ±2.5 帶定位器
回差 2.5 帶定位器
死區 1 帶定位器
環境溫度 -20℃~+90℃

安裝尺寸

氣動蝶閥 外形尺寸圖1
氣動蝶閥 外形尺寸圖1

DDT671H/F－1016系列尺寸

公稱通徑DN 外形尺寸
L H2 H1 1.0MPa 1.6MPa
D D1 Z-Φd D D1 Z-Φd
50 43 430 112 165 125 4－18 165 125 4－18
65 46 450 115 185 145 4－18 185 145 4－18
80 49 468 120 200 160 8－18 200 160 8－18
100 56 554 138 220 180 8－18 220 180 8－18
125 64 600 164 250 210 8－18 250 210 8－18
150 70 675 175 285 240 8－22 285 240 8－22
200 71 720 205 340 295 8－22 340 295 12－22
250 76 797 240 395 350 12－22 405 355 12－26
300 83 920 290 445 400 12－22 460 410 12－26
350 92 982 320 505 460 16－22 520 470 16－26
400 102 1100 350 565 515 16－26 580 525 16－30
450 114 1170 380 615 565 20－26 715 650 20－33
500 127 1230 410 670 620 20－26 715 650 20－33
600 154 1410 470 780 725 20－30 840 770 20－36
700 165 1610 550 895 840 24－30 910 840 24－36
800 190 1790 640 1015 950 24－33 1025 950 24－39
900 203 1944 710 1115 1050 28－33 1125 1050 28－39
1000 216 2070 770 1230 1160 28－36 1255 1170 28－42

DDT671－2540系列尺寸

公稱通徑DN 外形尺寸
L H2 H1 2.5MPa 4.0MPa
D D1 Z-Φd D D1 Z-Φd
50 43 430 112 165 125 4－18 165 125 4－18
65 46 450 115 185 145 8－18 185 145 8－18
80 49 468 120 200 160 8－18 200 160 8－18
100 56 554 138 235 190 8－22 235 190 8－22
125 64 600 164 270 220 8－26 270 220 8－26
150 70 665 175 300 250 8－26 300 250 8－26
200 71 720 205 360 310 12－26 375 320 12－30
250 76 797 240 425 370 12－30 450 385 12－33
300 83 920 290 485 430 12－30 515 450 16－33
350 92 982 320 555 490 16－33 580 510 16－36
400 102 1100 350 620 550 16－36 660 585 16－39
450 114 1170 380 670 600 20－36 685 610 20－39
500 127 1230 410 730 660 20－36 755 670 20－42
600 154 1410 470 845 770 20－39
700 165 1610 550 960 875 24－42
800 190 1790 640 1085 990 24－48
900 203 1944 710 1185 1090 28－48
1000 216 2070 770 1320 1210 28－56

DDT641H－10/F－16系列尺寸

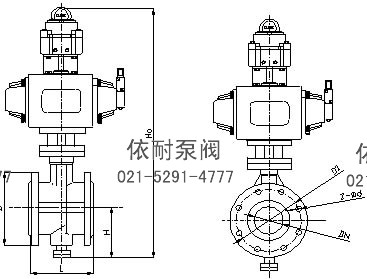

氣動蝶閥 外形尺寸圖2
氣動蝶閥 外形尺寸圖2
公稱通徑DN 外形尺寸
L Ha H 1.0MPa 41.6MPa
D D1 Z-Φd D D1 Z-Φd
50 108 430 112 165 125 4－18 165 125 4－18
65 112 450 115 185 145 4－18 185 145 4－18
80 114 468 120 200 160 8－18 200 160 8－18
100 127 554 138 220 180 8－18 220 180 8－18
125 140 600 164 250 210 8－18 250 210 8－18
150 140 665 175 285 240 8－22 285 240 8－22
200 152 720 205 340 295 8－22 340 295 12－26
250 165 797 240 395 350 12－22 405 355 12－26
300 178 920 290 445 400 12－22 460 410 12－26
350 190 982 320 505 460 16－22 520 470 16－26
400 216 1100 350 565 515 16－26 580 525 16－30
450 222 1170 380 615 565 20－26 715 650 20－33
500 229 1230 410 670 620 20－26 715 650 20－33
600 267 1410 470 780 725 20－30 840 770 20－36
700 292 11610 550 895 840 24－30 910 840 24－36
800 318 1790 640 1015 950 24－33 1025 950 24－39
900 330 1944 710 1115 1050 28－33 1125 1050 28－39
1000 410 2074 770 1230 1160 28－36 1255 1170 28－42

DDT641H－25/H－40系列尺寸

公稱通徑DN 外形尺寸
L Ha H1 2.5MPa 4.0MPa
D D1 Z-Φd D D1 Z-Φd
50 108 430 112 165 125 4－18 165 125 4－18
65 112 450 115 185 145 8－18 185 145 8－18
80 114 468 120 200 160 8－18 200 160 8－18
100 127 554 138 235 190 8－22 235 190 8－22
125 140 600 164 270 220 8－26 270 220 8－26
150 140 665 175 300 250 8－26 300 250 8－26
200 152 720 205 360 310 12－26 375 320 12－30
250 165 797 240 425 370 12－30 450 385 12－33
300 178 920 290 485 430 12－30 515 450 16－33
350 190 982 320 555 490 16－33 580 510 16－36
400 216 1100 350 620 550 16－36 660 585 16－39
450 222 1170 380 670 600 20－36 685 610 20－39
500 229 1230 410 730 660 20－36 755 670 20－42
600 267 1410 470 845 770 20－39
700 292 1610 550 960 875 24－42
800 318 1790 640 1085 990 24－48
900 330 1944 710 1185 1090 28－48
1000 410 2070 770 1320 1210 28－56

型號說明

D DT 6 71 X 10 C G
閥門代號 公司標志 執行機構： 連接形式： 密封面材質： 公稱壓力： 閥體材質： 溫度類型：
Q：表示球閥   6：表示氣動 41：表示法蘭 F：表示聚四氟乙烯 10：表示1.0MPa C：表示碳鋼 G：表示中溫型
D：表示蝶閥   9：表示電動 11：表示絲扣 H；表示金屬密封 16：表示1.6MPa P：表示不銹鋼鑄鐵省略 常溫省略
      71：表示對夾式 X：表示橡膠密封   F46：表示閥體襯四氟

訂購注意事項：

DGT型氣動蝶閥產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐DGT型氣動蝶閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
