EG6K41W/J/FS英標堰式氣動隔膜閥
型號：EG6K/B41J-6/10/16 英標堰式氣動隔膜閥

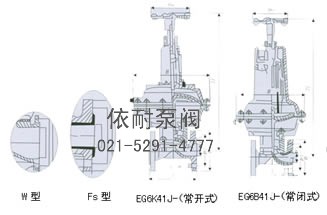

EG6K/B41J-6/10/16型英標堰式氣動隔膜閥 外形尺寸圖
主要功能特點
EG6K41W/J/FS英標堰式氣動隔膜閥還可附裝反饋信號、限位器或定位器，以適應自控、程控或調節流量的需要；EG6K41W/J/FS英標堰式氣動隔膜閥的反饋信號采用無觸點傳感技術；EG6K41W/J/FS英標堰式氣動隔膜閥采用薄膜式氣缸替代活塞式氣缸，排除了活塞環易損漏而導致無法啟閉閥門的弊端；當氣源發生故障時，可操作手輪使閥門開啟。
主要零件材料
| 零件名稱 | 閥體 | 閥瓣、閥蓋 | 氣缸、氣缸蓋 | 隔膜 | 螺桿、閥桿、活塞 |
| 材料 | HT200襯氟塑料、襯橡膠 | HT200 | HT200 | 氟丁橡膠、氟塑料 | 35 |
連接尺寸
| 型號 | 公稱 通徑 DN (mm) | 尺 寸 （mm） | 氣 動 裝 置 | 質量 ?K | |||||||||||
| L | f | D1 | D | Do | n-d | H | B | 代號 ES | 耗氣量 Cn3 | 氣源壓力 MPa | 氣源 接頭 in | ||||
| J型 | W型 | ||||||||||||||
| EG6K41W/J/FS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 140 | 4-13.5 | 343 | 168 | 68 | 163.87 | 0.3 | 1/8 | 6.3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 140 | 4-13.5 | 345 | 168 | 68 | 196.65 | 0.3～0.4 | 1/8 | 7.3 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 140 | 4-17.5 | 363 | 260 | 68 | 229.4 | 0.3～0.4 | 1/8 | 8.3 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 140 | 4-17.5 | 430 | 260 | 69 | 1458.7 | 0.3～0.4 | 1/4 | 14.5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 140 | 4-17.5 | 575 | 260 | 70 | 3162.7 | 0.3～0.4 | 1/4 | 26 | |
| EG6K41W/J/FS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 140 | 4-17.5 | 588 | 260 | 70 | 3243 | 0.3～0.4 | 1/4 | 30.8 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17.5 | 769 | 425 | 71 | 6636.8 | 0.4～0.5 | 3/8 | 64.9 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 816 | 425 | 71 | 6948 | 0.4～0.5 | 3/8 | 70.3 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 820 | 425 | 71 | 7374.2 | 0.4～0.5 | 3/8 | 80.7 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 280 | 8-22 | 920 | 549 | 72 | 10652 | 0.5 | 3/8 | ||
| EG6K41W.J.FS-6 | 200 | 527 | 521 | 4 | 295 | 340 | 280 | 8-22 | 1010 | 549 | 72 | 16715 | 0.6 | 3/8 | 212 |
| EG6K41W/J/FS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13.5 | 168 | 61 | 163.87 | 0.3 | 1/8 | 7.2 | |
| 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13.5 | 394 | 168 | 61 | 196.65 | 0.3～0.4 | 1/8 | 8.9 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17.5 | 400 | 168 | 61 | 229.4 | 0.3～0.4 | 1/8 | 10.6 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17.5 | 485 | 260 | 62 | 1425.7 | 0.3～0.4 | 1/4 | 19.5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17.5 | 635 | 318 | 63 | 2284.1 | 0.3～0.4 | 1/4 | 34.9 | |
| EG6K41W/J/FS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17.5 | 650 | 318 | 63 | 3048 | 0.3～0.4 | 1/4 | 39.9 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17.5 | 660 | 318 | 63 | 3244.7 | 0.4～0.5 | 3/8 | 51.9 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 816 | 425 | 64 | 6964.7 | 0.4～0.5 | 3/8 | 93.2 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 825 | 425 | 64 | 7439.7 | 0.4～0.5 | 3/8 | 105.3 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0.5 | 3/8 | 184.5 | |
| EG6K41W.J.FS-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 65 | 49161 | 0.6 | 1/2 | 407.4 |
1、設計與制造按：GB12239或BS5156
2、結構長度按：GB12221或BS5156
3、法蘭連接尺寸按：GB4216.4或BS4504
4、試驗與檢驗按：GB/T13927或BS5156
訂購注意事項：
EG6K41W/J/FS英標堰式氣動<a href="http://www.zjjrrjn.cn/gemofa.html">隔膜閥</a>產品電子樣本所涵蓋的參數表、性能表、尺寸表、圖片、文字描述等信息，僅為上海依耐EG6K41W/J/FS英標堰式氣動隔膜閥說明書的一部分，供選型參考之用，詳細產品說明書、以及CAD圖紙、安裝圖、尺寸圖等請來電索取。由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
